АПСМ.435441.053-01

СИП380А100МД12.10-33/20K

Надежный отказоустойчивый модульный ИБП СИП380А100МД12.10-33/20K с резервированием силовых блоков мощностью 100 кВт

Мощность

100.0 кВт
Входное напряжение

400 В (настраивается 380, 415 В)
Вес

318 (с силовыми модулями) кг
Габаритные размеры

600x850x1200

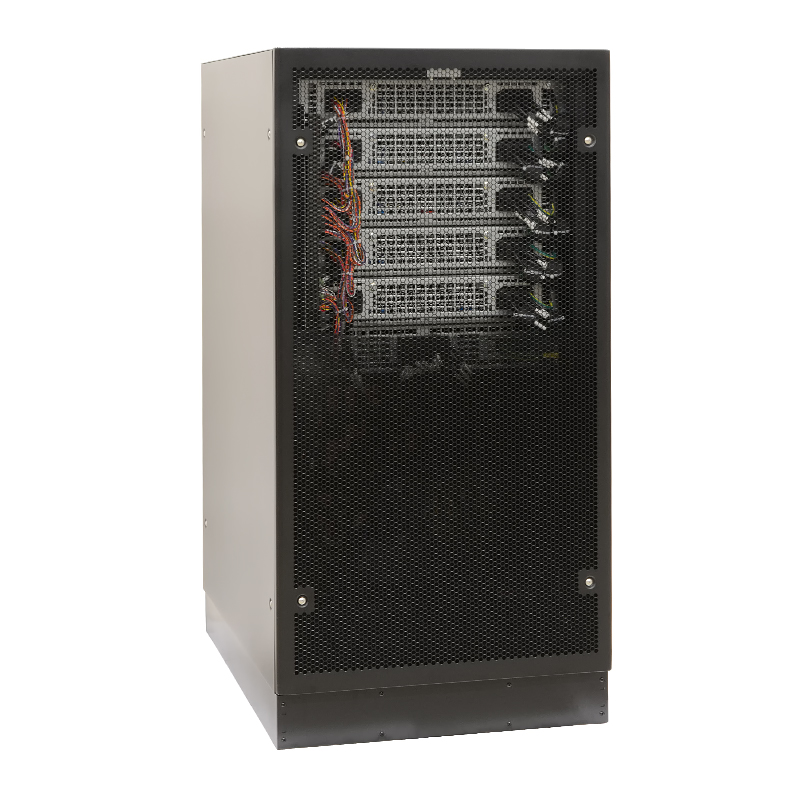

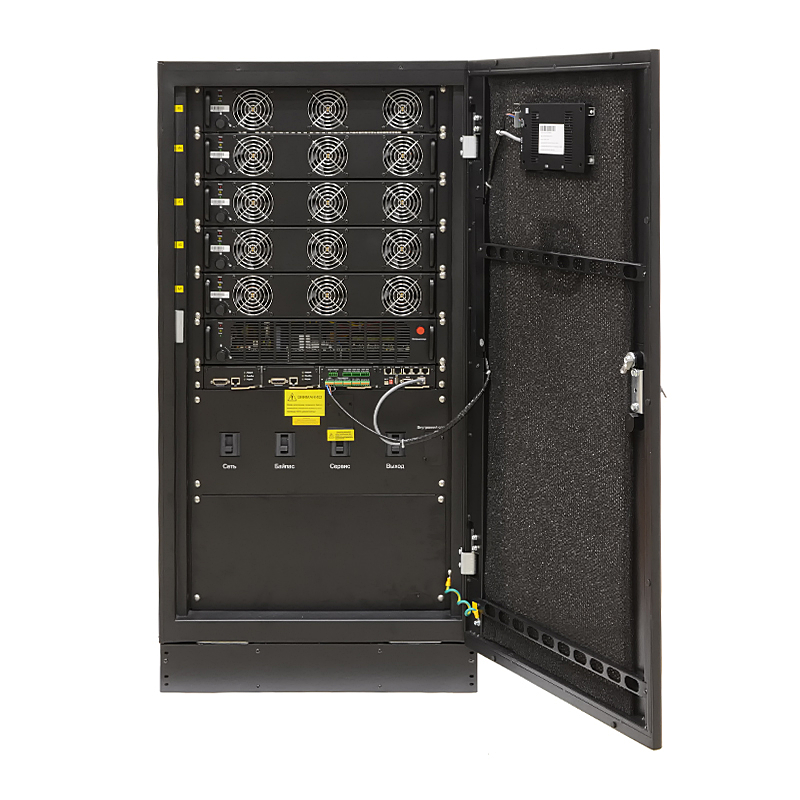

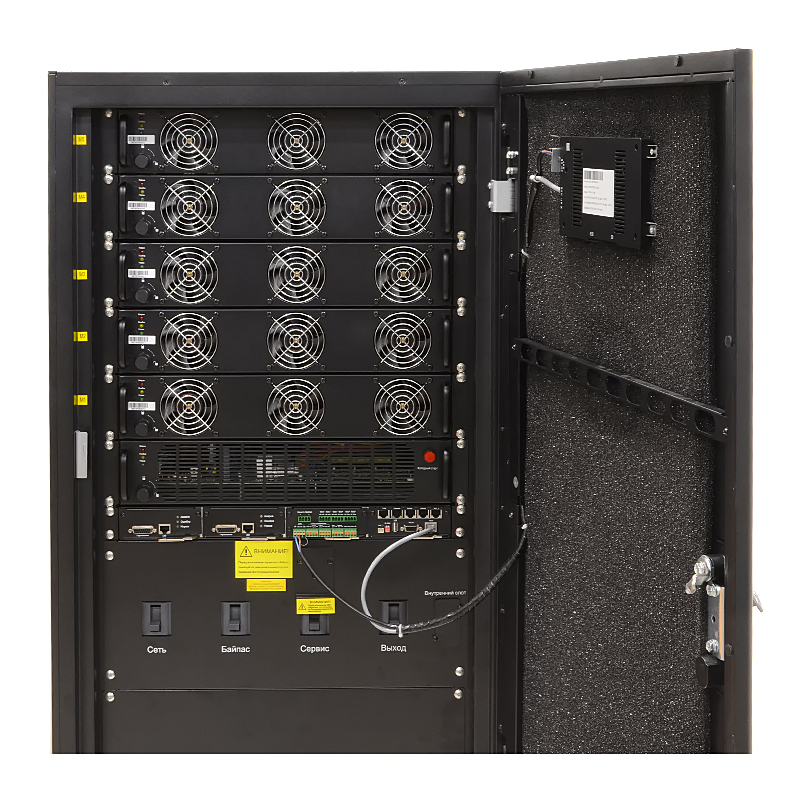

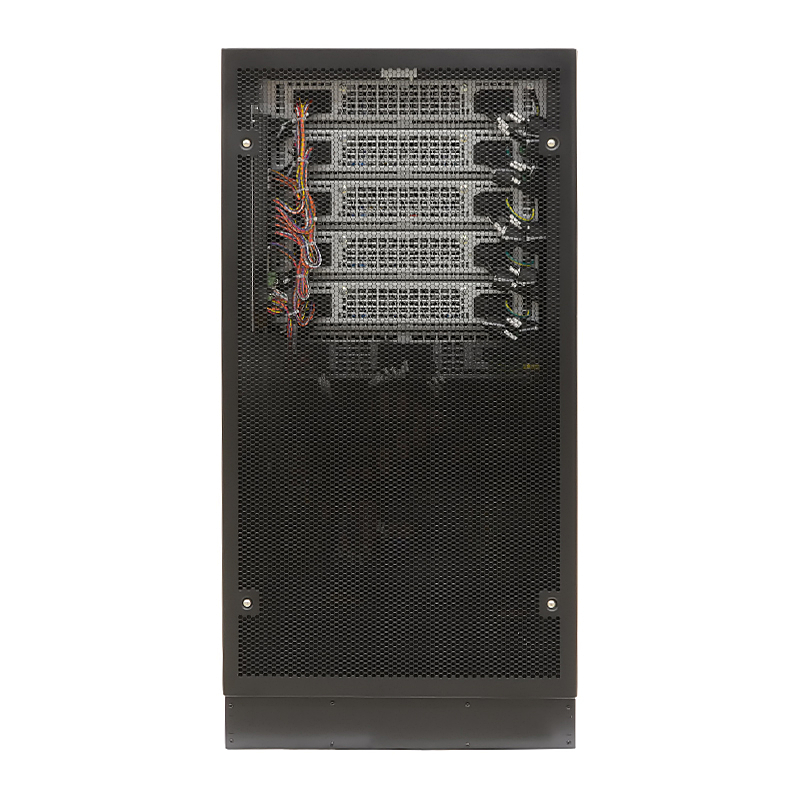

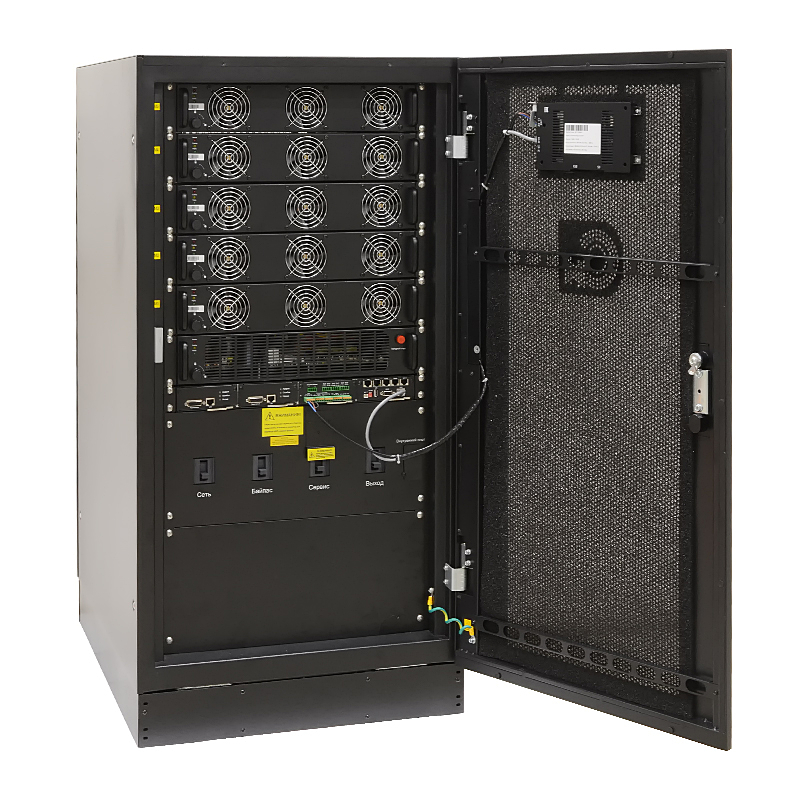

Модульный ИБП СИП380А100МД12.10-33/20K двойного преобразования с трехфазным входом и выходом полной мощностью 100 кВт. Предустановлено пять силовых модулей мощностью по 20 кВт. Подключение внешнего батарейного кабинета. Выходной коэффициент мощности 1,0 позволяет защищать больше современного оборудования с высокой активной мощностью.

Подключение:

Выходной коэффициент мощности 1,0 обеспечивает активную мощность до 100 кВт
Трехфазная модульная система с двойным преобразованием и нулевым временем переключения на аккумуляторы
Возможность параллельной работы до 4х модульных систем
Гибкая система резервирования силовых модулей
Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента нелинейных искажений

Управление:

Интерфейсы управления RS-232/485, слот для плат SNMP и "сухие" контакты
Порт удаленного аварийного отключения (REPO)
Цветной сенсорный ЖК-дисплей системы

Установка и эксплуатация:

Исполнение в габаритах 19" телекоммуникационной стойки для компактного размещения
Широкий диапазон входных напряжений и частот
Высокая эффективность преобразования до 95,8%
Простая замена модулей без отключения нагрузки
Наработка на отказ до 250 000 часов
Пошаговое подключение силовых модулей при переходе с АКБ для плавной загрузки электросети
Режим высокой эффективности для экономии электроэнергии (ЕСО)
Интеллектуальный заряд аккумуляторов для продления их срока службы
Автоматическое самотестирование для увеличения надежности системы

Входные характеристики ИБП

Номинальное входное напряжение, В	400 В (настраивается 380, 415 В)
Диапазон входных напряжений, В	138 ~ 485 В
Диапазон входной частоты, Гц	40 ~ 70 Гц
Номинальный входной ток, А	152 ампер
Входной коэффициент мощности, Вт	≥ 0,99
Коэффициент нелинейных искажений на входе	Менее 3% при полной нелинейной нагрузке
Диапазон напряжений в экономичном режиме	± 10%
Тип входного соединения	Клеммный терминал: три фазы, нейтраль и заземление

Выходные характеристики ИБП

Номинальное выходное напряжение, В	400 В (настраивается 380, 415 В)
Точность выходного напряжения	± 1 %
Топология и форма выходного напряжения	Онлайн ИБП с "чистой" синусоидой на выходе
Искажения выходного напряжения	≤2% на линейной нагрузке
Выходная частота (режим работы от АКБ), Гц	50, 60 Гц ± 0.2%
Выходной коэффициент мощности, Вт	1,0
Тип выходного соединения	Клеммный терминал: три фазы, нейтраль и заземление

Технические характеристики ИБП

Коэффициент пиковой нагрузки	3:1
Перегрузочная способность	При работе от электросети: до 110% - 60 минут, до 125% - 10 минут, до 150% - 1 минута, свыше 150% - переход на байпас
КПД в режиме работы от электросети	≥ 95,5%
КПД в экономичном режиме	≥ 99%
Защита от всплесков напряжения, Дж	5600 джоулей
Фильтрация	Встроенный фильтр
Тип байпас	Электронный и ручной сервисный
Диапазон напряжений байпас, В	От +25% до -45% (настраиваемый)
Диапазон частот байпас	±10%
Наличие встроенных АКБ	Нет
Тип аккумуляторных батарей	Свинцово-кислотные герметизированные с защитой от утечки
Количество встроенных АКБ	-
Напряжение на шине постоянного тока, В	± 216 В (настраивается ±180, 192, 204, 228, 240, 252, 264, 276, 288, 300 В) постоянного тока
Время автономной работы (50% и 100% нагрузка), минуты	В зависимости от емкости подключенного батарейного кабинета
Время перезаряда	В зависимости от емкости подключенного батарейного кабинета
Режим заряда	Интеллектуальный заряд с температурной компенсацией напряжения
Ток заряда, А	До 90 ампер
Время переключения на батареи	0 мс - с электросети на АКБ
Защита батарей	Защита от переразряда, перенапряжения, короткого замыкания

Коммуникации и интерфейсы

Интерфейсные порты	RS232/485
Внутренний слот для карты управления	Слот для карт SNMP или "сухие" контакты
Аварийное отключение (EPO)	Есть
ЖК-дисплей и индикация	Сенсорный цветной ЖК-дисплей
Звуковая сигнализация	Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП

Рабочие условия

Температура эксплуатации	0°C ~ 40°C
Относительная влажность при эксплуатации	0 ~ 95 %
Высота над уровнем моря	0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки
Температура хранения	-25°C ~ +55°C
Высота хранения над уровнем моря	0 ~ 10000 метров (рекомендованная)

Физические характеристики

Тепловыделение в режиме работы от электросети	17065 BTU/час (5 кВт/час)
Уровень шума, дБ	Менее 62 дБ
Размер (Ш х Г х В), мм	600x850x1200
Размер упаковки (Ш х Г х В), мм	700x970x1400
Вес нетто, кг	258 (с силовыми модулями)
Вес брутто, кг	318 (с силовыми модулями)

Соответствие стандартам

Класс защиты	IP20, опционально доступны другие исполнения
Безопасность	ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1
ЭМС	ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8
