АПСМ.435441.024

СИП380А150МДШ12-33/50

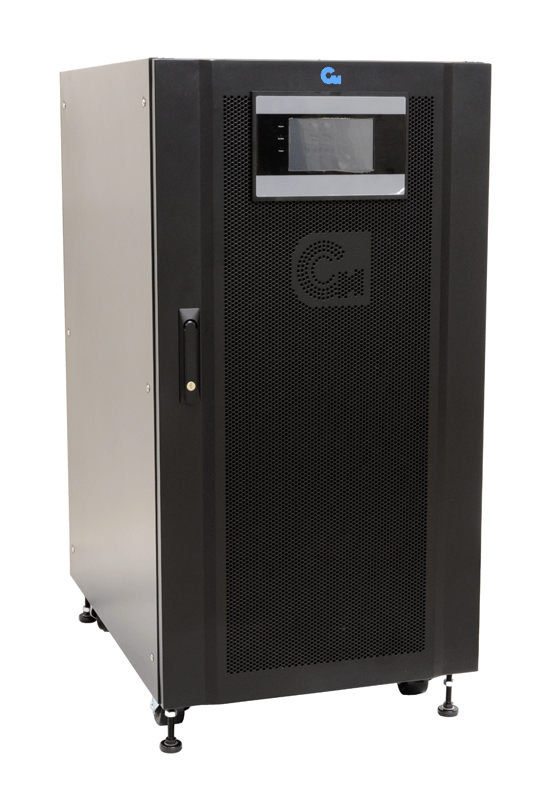

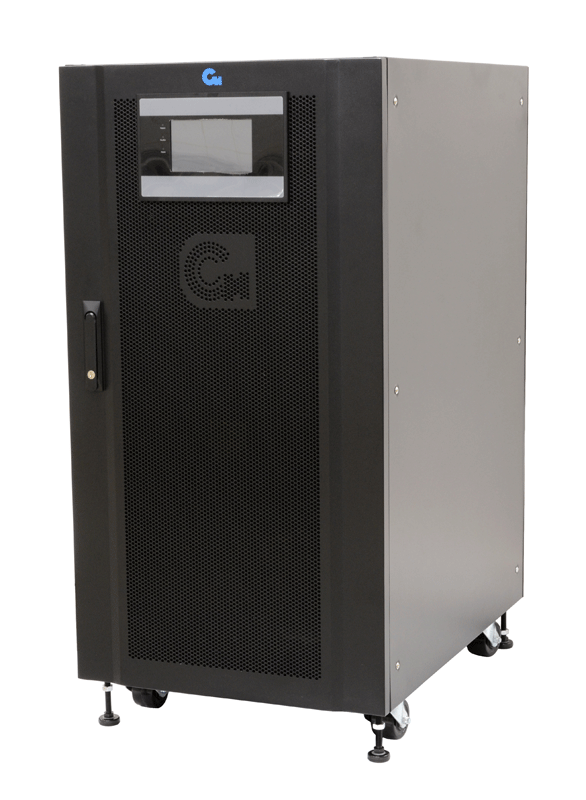

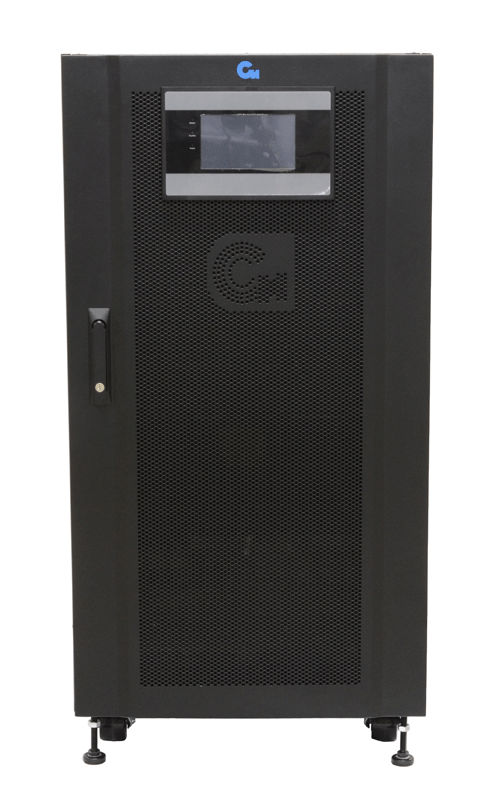

Кабинет модульного трехфазного ИБП СИП380А150МДШ12-33/50 с резервированием мощностью 150 кВА на 3 модуля по 50 кВА

Мощность

150.0 кВт
Входное напряжение

380, 400, 415 В
Вес

220,0 кг
Габаритные размеры

600x850x1200

Кабинет модульного ИБП СИП380А150МДШ12-33/50 с трехфазным входом и выходом позволяет установить до 3 силовых модулей 50 кВА с возможностью резервирования N+х.

Подключение:

Выходной коэффициент мощности 1.0 обеспечивает активную мощность до 150 кВт
Модульная система с двойным преобразованием и нулевым временем переключения на аккумуляторы
Возможность параллельной работы до 6-и модульных систем
Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента нелинейных искажений
Отдельный ввод байпас

Управление:

Интерфейсы управления RS232/485, LBS, USB, порты ModBus, слот для плат SNMP и "сухие" контакты
Порт удаленного аварийного отключения (REPO)

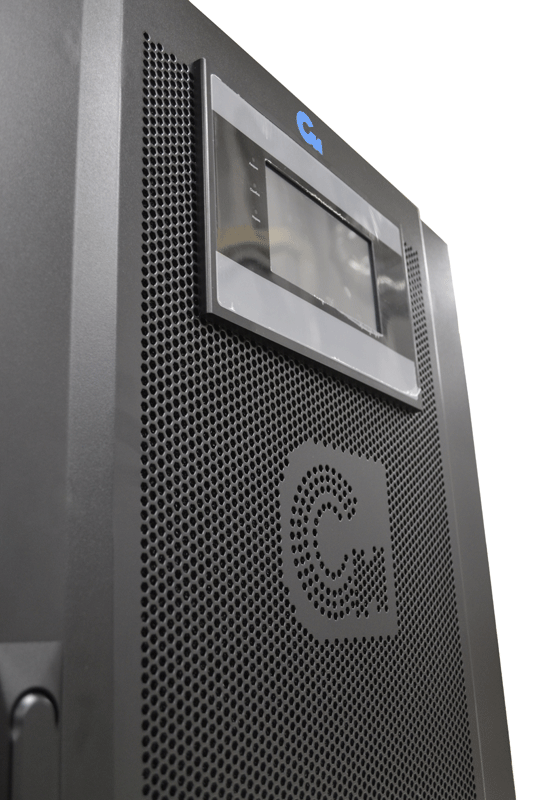

Общий цветной сенсорный ЖК-дисплей
Светодиодная индикация на каждом силовом модуле

Установка и эксплуатация:

Исполнение в габаритах 19" телекоммуникационной стойки для компактного размещения
Широкий диапазон входных напряжений и частот
Высокая эффективность преобразования до 96,5%
Простая замена модулей
Наработка на отказ до 250 000 часов
Режим высокой эффективности для экономии электроэнергии (ЕСО)
Интеллектуальный заряд аккумуляторов для продления срока службы
Автоматическое самотестирование для увеличения надежности системы

Входные характеристики ИБП

Номинальное входное напряжение, В	380, 400, 415 В
Тип входного соединения	Клеммный терминал: три фазы, нейтраль и заземление

Выходные характеристики ИБП

Номинальное выходное напряжение, В	380, 400, 415 В
Топология и форма выходного напряжения	Онлайн ИБП с "чистой" синусоидой на выходе

Технические характеристики ИБП

Фильтрация	Встроенный фильтр
Тип байпас	Электронный и ручной сервисный байпас
Диапазон напряжений байпас, В	От +10% до -45% (настраиваемо макс. +15%, +20%, +25% и мин. -10%, -20%, -30%)
Напряжение на шине постоянного тока, В	Настраиваемое напряжение: ±216 В, ±228 В, ±240 В, ±252 В, ±264 В, ±276 В, ±288 В, ±300 В постоянного тока (±180 В, ±192 В, ±204 В со снижением активной мощности)
Ток заряда, А	До 60 ампер
Время переключения на батареи	0 мс - с электросети на АКБ

Коммуникации и интерфейсы

Интерфейсные порты	RS232/485, Modbus, USB, LBS
Внутренний слот для карты управления	Cлот для карт SNMP и "сухие" контакты
Аварийное отключение (EPO)	Есть
ЖК-дисплей и индикация	Общий цветной сенсорный ЖК-дисплей системы на передней двери
Звуковая сигнализация	Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП

Рабочие условия

Температура эксплуатации	0°C ~ 40°C
Относительная влажность при эксплуатации	0 ~ 95 %
Высота над уровнем моря	0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки
Температура хранения	-25°C ~ +55°C
Высота хранения над уровнем моря	0 ~ 10000 метров (рекомендованная)

Физические характеристики

Тепловыделение в режиме работы от электросети	До 25596 BTU/час
Размер (Ш х Г х В), мм	600x850x1200
Размер упаковки (Ш х Г х В), мм	716x984x1400
Вес нетто, кг	180 (без модулей)
Вес брутто, кг	220,0

Соответствие стандартам

Класс защиты	IP20, опционально доступны другие исполнения
Безопасность	ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1
ЭМС	ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2,61000-4-3,61000-4-4,61000-4-5,61000-4-6,61000-4-8
