АПСМ.435341.014-21

СИП380А20МДС.10-33/2U

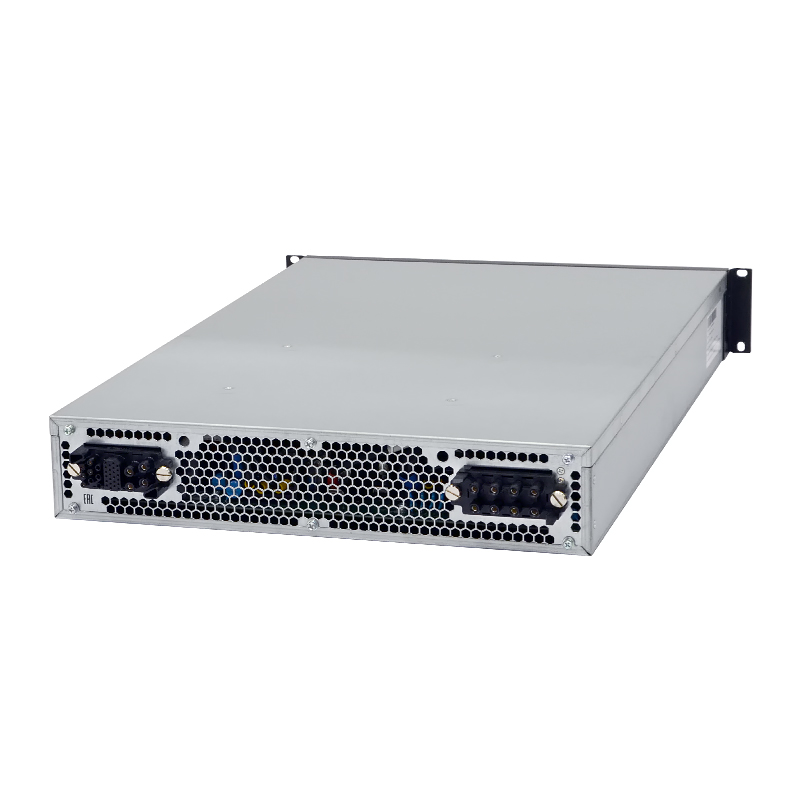

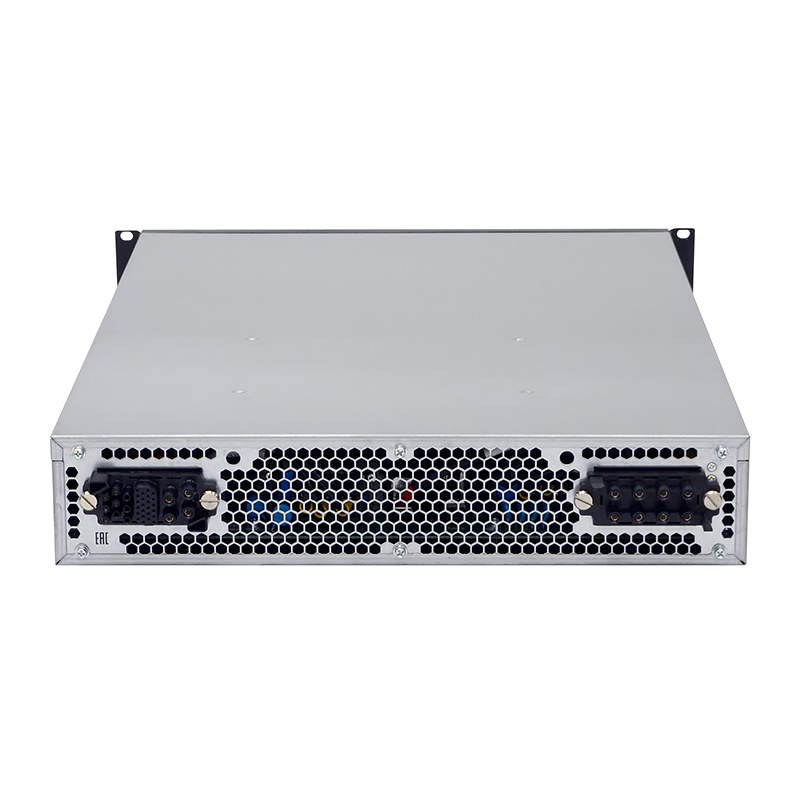

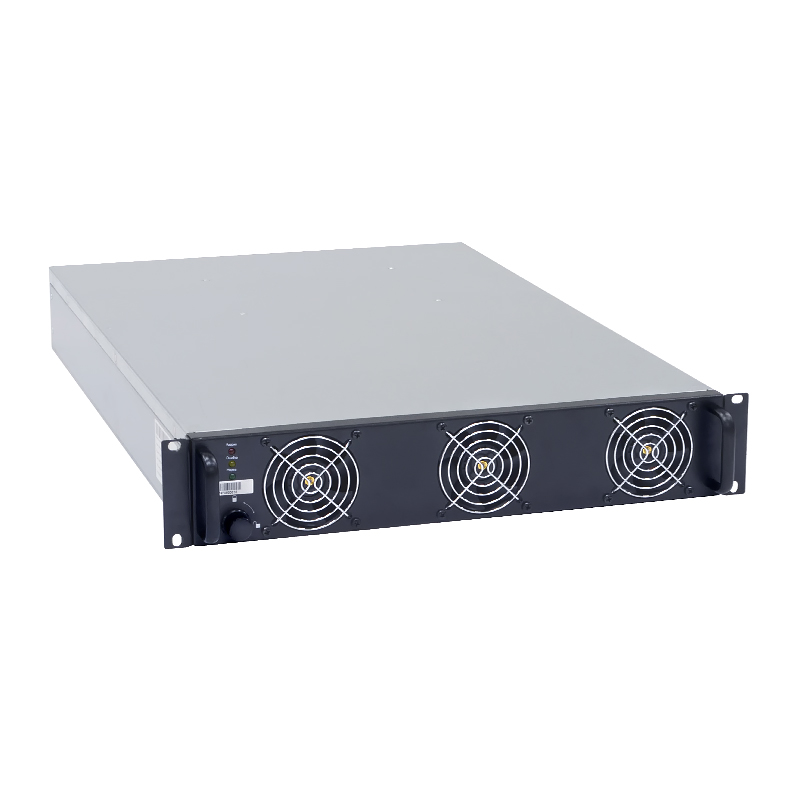

Силовой модуль СИП380А20МДС.10-33/2U для модульного ИБП серии СИП380А МД двойного преобразования с трехфазным входом и выходом

Мощность

20.0 кВт
Входное напряжение

380, 400, 415 В
Вес

24,0 кг
Габаритные размеры

440x620x86

Силовой модуль СИП380А20МДС.10-33/2U для модульного ИБП серии СИП380А МД с трехфазным входом и выходом полной мощностью 20 кВА. Благодаря компактному исполнению занимает в кабинете модульного ИБП высоту 2U. Возможностью установки любого количества резервных модулей N+х.

Подключение:

Выходной коэффициент мощности 1,0 обеспечивает активную мощность 20 кВт
Система с двойным преобразованием и нулевым временем переключения на аккумуляторы
Возможность параллельной работы нескольких модульных систем
Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента нелинейных искажений

Управление:

В кабинете ИБП реализованы интерфейсы управления RS-232/485, слот для плат SNMP и "сухие" контакты
Кабинет ИБП поддерживает коммуникацию по ModBus RTU
Порт удаленного аварийного отключения (REPO) в кабинете ИБП
Общий сенсорный цветной ЖК-дисплей для всей системы ИБП

Установка и эксплуатация:

Исполнение в габаритах 19" телекоммуникационной стойки для компактного размещения
Широкий диапазон входных напряжений и частот
Высокая эффективность преобразования не менее 95%
Возможность "горячей" замены модулей без отключения нагрузки
Наработка на отказ до 250 000 часов
Режим высокой эффективности для экономии электроэнергии (ЕСО)
Интеллектуальный заряд аккумуляторов с термокомпенсацией для продления срока службы
Автоматическое самотестирование для увеличения надежности системы

Входные характеристики ИБП

Номинальное входное напряжение, В	380, 400, 415 В
Тип входного соединения	Разъем для шины кабинета модульного ИБП

Выходные характеристики ИБП

Номинальное выходное напряжение, В	380, 400, 415 В
Топология и форма выходного напряжения	Онлайн ИБП с "чистой" синусоидой на выходе
Тип выходного соединения	Разъем для шины кабинета модульного ИБП

Технические характеристики ИБП

Фильтрация	Встроенный фильтр
Тип байпас	Электронный, в составе кабинета ИБП ручной сервисный байпас
Напряжение на шине постоянного тока, В	± 216 В (настраивается ±180, 192, 204, 228, 240, 252, 264, 276, 288, 300 В) постоянного тока
Ток заряда, А	До 18 ампер
Время переключения на батареи	0 мс - с электросети на АКБ

Коммуникации и интерфейсы

ЖК-дисплей и индикация	светодиодные индикаторы режимов работы
Звуковая сигнализация	Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП

Рабочие условия

Температура эксплуатации	0°C ~ 40°C
Относительная влажность при эксплуатации	0 ~ 95 %
Высота над уровнем моря	0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки
Температура хранения	-25°C ~ +55°C
Высота хранения над уровнем моря	0 ~ 10000 метров (рекомендованная)

Физические характеристики

Размер (Ш х Г х В), мм	440x620x86
Размер упаковки (Ш х Г х В), мм	555x759x183
Вес нетто, кг	21,0
Вес брутто, кг	24,0

Соответствие стандартам

Безопасность	ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1
ЭМС	ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8
