СИП380А600МДШ20-33/100

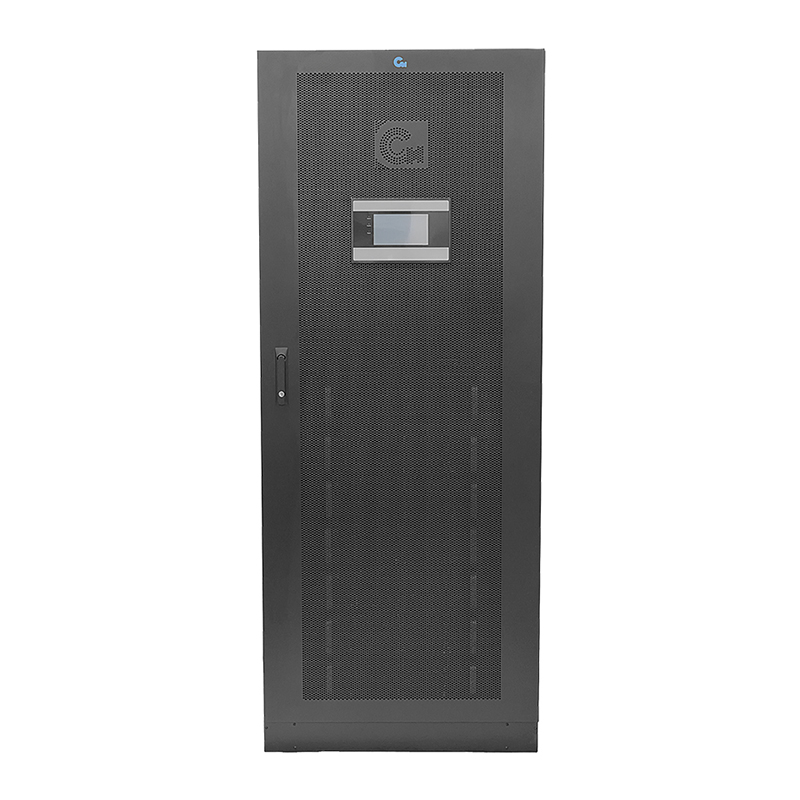

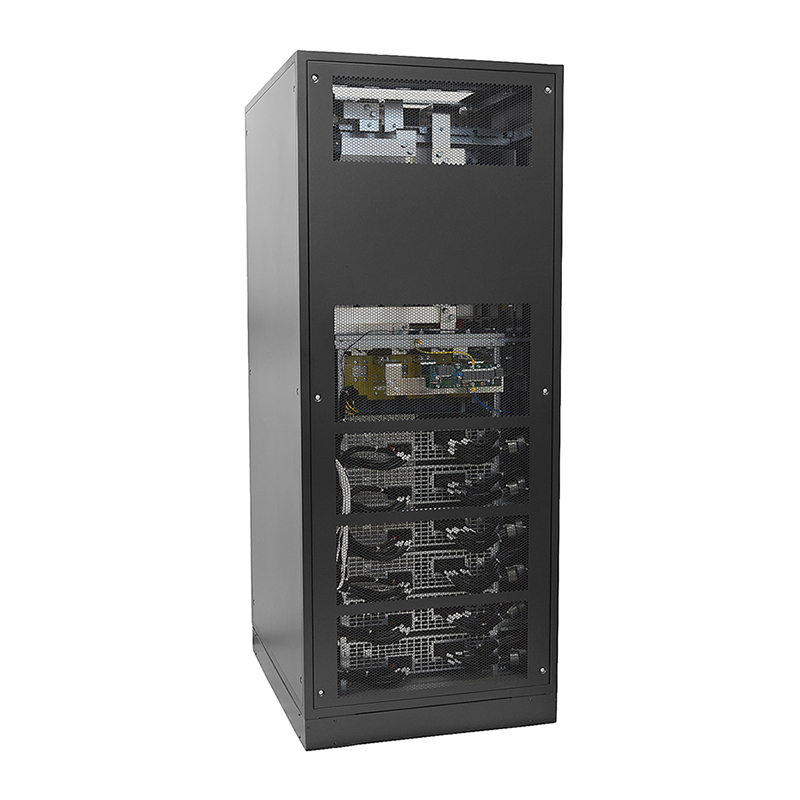

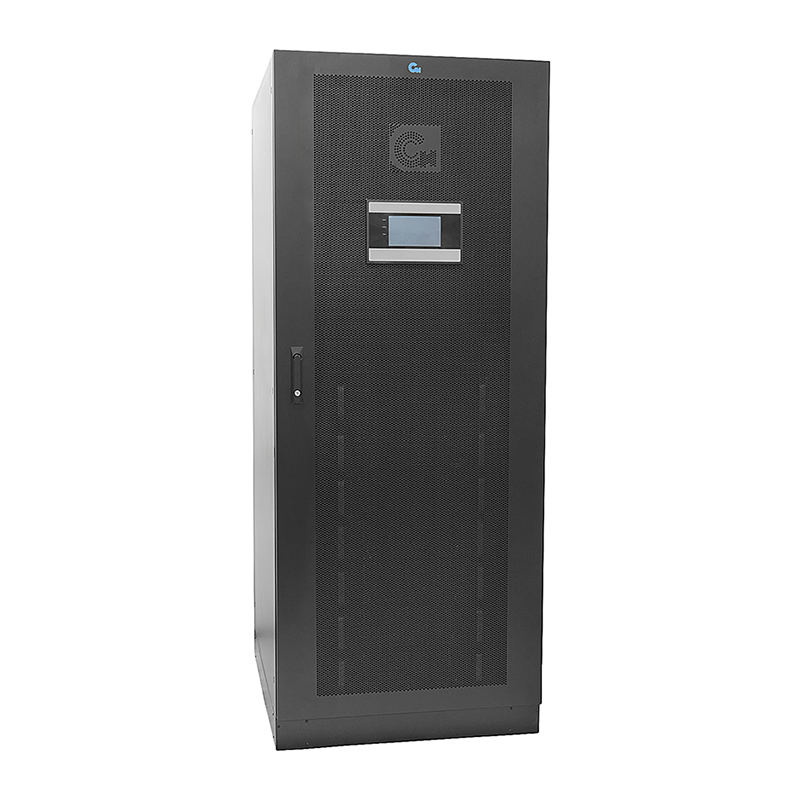

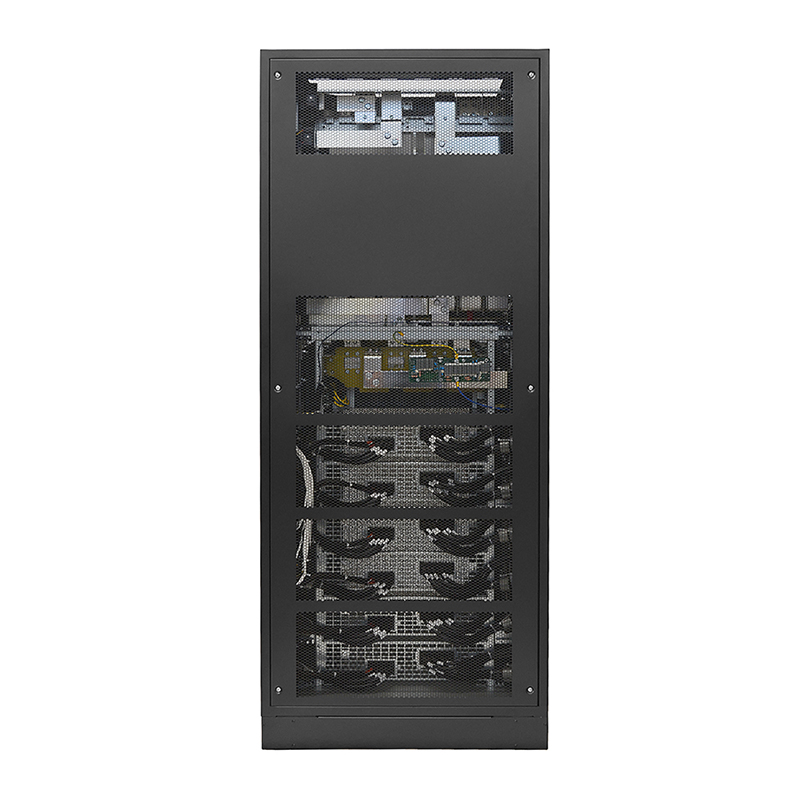

Кабинет модульного трехфазного ИБП СИП380А600МДШ20-33/100 с резервированием мощностью 600 кВА на 6 модулей по 100 кВА

Мощность

600.0 кВт
Входное напряжение

380, 400, 415 В
Вес

465,0 кг
Габаритные размеры

800x1000x2000

Кабинет модульного трехфазного ИБП СИП380А600МДШ20-33/100 с резервированием мощностью 600 кВА на 6 модулей по 100 кВА. Кабинет модульного ИБП СИП380А600МДШ20-33/100 с трехфазным входом и выходом позволяет установить до 6 силовых модулей 100 кВА с возможностью резервирования N+х.

Подключение:

Выходной коэффициент мощности 1.0 обеспечивает активную мощность до 600 кВт
Модульная система с двойным преобразованием и нулевым временем переключения на аккумуляторы
Возможность параллельной работы до 6-и модульных систем
Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента нелинейных искажений
Отдельный ввод байпас

Управление:

Интерфейсы управления RS-232/485 (Modbus), «сухие» контакты, LBS, BMS, слот для плат SNMP
Порт удаленного аварийного отключения (REPO)
Общий цветной сенсорный ЖК-дисплей
Светодиодная индикация на каждом силовом модуле

Установка и эксплуатация:

Исполнение в габаритах 19" телекоммуникационной стойки для компактного размещения
Широкий диапазон входных напряжений и частот
Высокая эффективность преобразования свыше 97%
Простая замена модулей
Наработка на отказ до 250 000 часов
Режим высокой эффективности для экономии электроэнергии (ЕСО)
Интеллектуальная зарядка аккумуляторов для продления срока службы
Автоматическое самотестирование для увеличения надежности системы

Входные характеристики ИБП

Номинальное входное напряжение, В	380, 400, 415 В
Тип входного соединения	Клеммный терминал: три фазы, нейтраль и заземление

Выходные характеристики ИБП

Номинальное выходное напряжение, В	380, 400, 415 В
Топология и форма выходного напряжения	Онлайн ИБП с "чистой" синусоидой на выходе
Тип выходного соединения	Клеммный терминал: три фазы, нейтраль и заземление

Технические характеристики ИБП

Фильтрация	встроенный фильтр
Тип байпас	Электронный и ручной сервисный байпас
Диапазон напряжений байпас, В	От +10% до -45% (настраиваемо макс. +15%, +20%, +25% и мин. -10%, -20%, -30%)
Напряжение на шине постоянного тока, В	Настраиваемое напряжение: 360, 372, 384, 396, 408, 420, 432, 444, 456, 468, 480, 492, 504, 516, 528, 540, 522, 564, 576, 588, 600 В постоянного тока (360 ~ 468 В со снижением активной мощности)
Ток заряда, А	До 600 ампер
Время переключения на батареи	0 мс - с электросети на АКБ

Коммуникации и интерфейсы

Интерфейсные порты	RS232/485 (Modbus), «сухие» контакты, BMS, LBS
Внутренний слот для карты управления	Cлот для карт SNMP
Аварийное отключение (EPO)	Есть
ЖК-дисплей и индикация	Общий цветной сенсорный ЖК-дисплей системы на передней двери
Звуковая сигнализация	Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП

Рабочие условия

Температура эксплуатации	0°C ~ 40°C
Относительная влажность при эксплуатации	0 ~ 95 %
Высота над уровнем моря	0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки
Температура хранения	-25°C ~ +55°C
Высота хранения над уровнем моря	0 ~ 10000 метров (рекомендованная)

Физические характеристики

Размер (Ш х Г х В), мм	800x1000x2000
Размер упаковки (Ш х Г х В), мм	930x1135x2190
Вес нетто, кг	409,0
Вес брутто, кг	465,0

Соответствие стандартам

Класс защиты	IP20, опционально доступны другие исполнения
Безопасность	ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1
ЭМС	ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2,61000-4-3,61000-4-4,61000-4-5,61000-4-6,61000-4-8
