АПСМ.435341.025-01

СИП380А60БД.10-33/КПТ

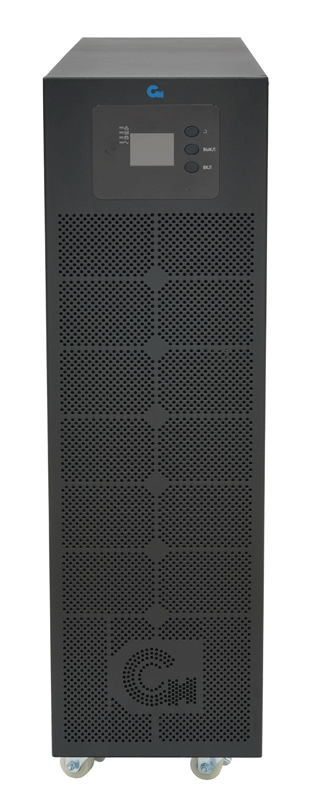

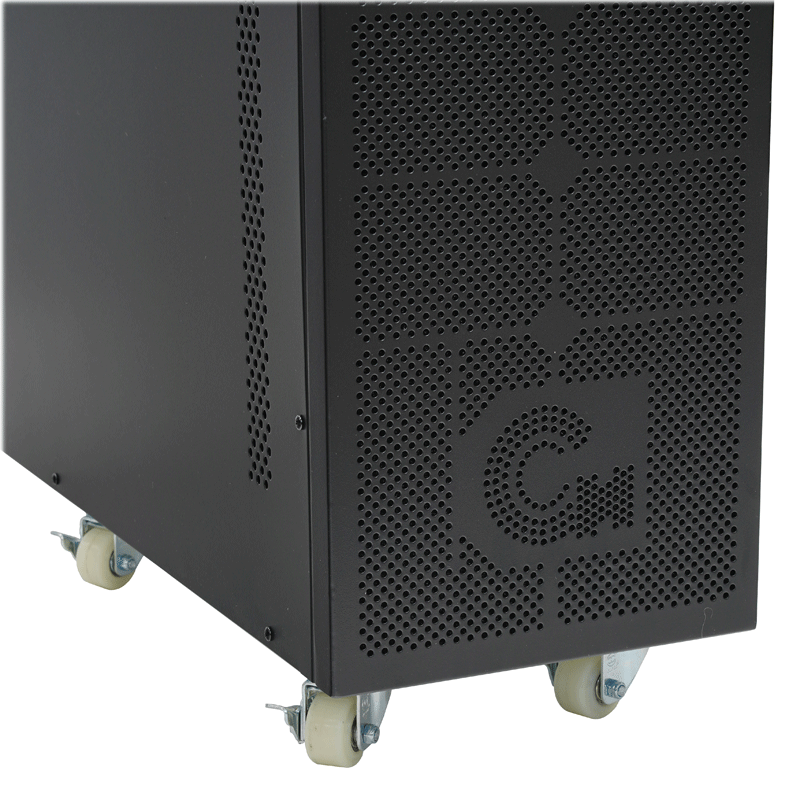

Компактный онлайн ИБП СИП380А60БД.10-33/КПТ двойного преобразования мощностью 60 кВА с трехфазным входом и выходом напольного исполнения без встроенных аккумуляторов

Мощность

60.0 кВт
Входное напряжение

380, 400, 415 В
Вес

93,0 кг
Габаритные размеры

250х900х868

Компактный онлайн ИБП СИП380А60БД.10-33/КПТ двойного преобразования с трехфазным входом и выходом полной мощностью 60 кВА с подключением внешних батарейных кабинетов. Выходной коэффициент мощности 1,0. Возможность параллельной работы до шести ИБП. Совместимость с генераторными установками и высокая перегрузочная способность.

Подключение:

Выходной коэффициент мощности 1.0 обеспечивает активную мощность до 60 кВт
Система с трехфазным синусоидальным выходным напряжением и нулевым временем переключения на аккумуляторы
Наращивание мощности или резервирование N+1 параллельным включением до 6 устройств
Подключение внешних батарейных кабинетов большой емкости
Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента нелинейных искажений

Управление:

Интерфейсы управления: USB, RS-232, RS-485 (Modbus)
Cлоты для плат SNMP или "сухие" контакты
Порт аварийного отключения (EPO)

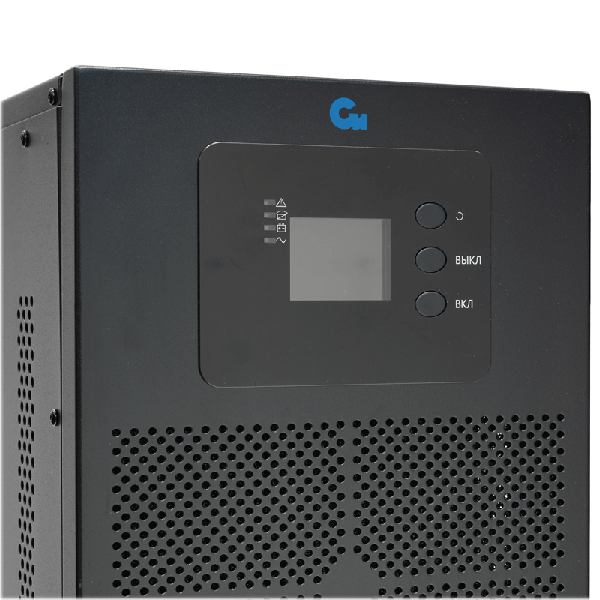

Цветной текстовый ЖК-дисплей

Установка и эксплуатация:

Широкий диапазон входных напряжений и частот
Высокая перегрузочная способность - свыше 150%
Режим высокой эффективности для экономии электроэнергии (ЕСО)
Интеллектуальный заряд аккумуляторов для продления их срока службы
Автоматическое самотестирование для увеличения надежности системы

Входные характеристики ИБП

Номинальное входное напряжение, В	380, 400, 415 В
Диапазон входных напряжений, В	138 - 485 В
Диапазон входной частоты, Гц	40 - 70 Гц
Номинальный входной ток, А	95 ампер
Входной коэффициент мощности, Вт	≥0,99
Коэффициент нелинейных искажений на входе	≤3% (100% нелинейная нагрузка)
Диапазон напряжений в экономичном режиме	± 10%
Тип входного соединения	Клеммный терминал, 4х проводная система с заземлением

Выходные характеристики ИБП

Номинальное выходное напряжение, В	380, 400, 415 В
Точность выходного напряжения	± 1 %
Топология и форма выходного напряжения	Онлайн ИБП с "чистой" синусоидой на выходе
Искажения выходного напряжения	≤2% на линейной нагрузке
Выходная частота (режим работы от АКБ), Гц	50, 60 Гц ±0.02%
Выходной коэффициент мощности, Вт	1,0
Тип выходного соединения	Клеммный терминал: 4х проводная система с заземлением

Технические характеристики ИБП

Коэффициент пиковой нагрузки	3:1
Перегрузочная способность	При работе от электросети: до 110% - 60 минут, до 125% - 10минут, до 150% - 1 минута, свыше 150% переключение на байпас
КПД в режиме работы от электросети	95,5%
КПД в экономичном режиме	99%
Защита от всплесков напряжения, Дж	684 джоулей
Фильтрация	Встроенный фильтр низких частот
Тип байпас	Электронный и ручной сервисный байпас
Диапазон напряжений байпас, В	Максимальное напряжение: +25% (настраиваемо +10%, +15%,+20% ), Минимальное напряжение: -45% (настраиваемо -10%, -20%,-30%)
Диапазон частот байпас	±10%
Наличие встроенных АКБ	Нет
Тип аккумуляторных батарей	Свинцово-кислотные герметизированные с защитой от утечки
Количество встроенных АКБ	0
Напряжение на шине постоянного тока, В	Стандартное устройство: ±180 В постоянного тока; настраиваемо: ±192 В ~ ±300 В
Время автономной работы (50% и 100% нагрузка), минуты	В зависимости от емкости подключенного батарейного кабинета
Время перезаряда	В зависимости от емкости подключенного батарейного кабинета
Режим заряда	Интеллектуальный трехступенчатый заряд с температурной компенсацией напряжения (опционально)
Ток заряда, А	До 20 ампер
Время переключения на батареи	0 мс - с электросети на АКБ, 0 мс - с электросети на байпас
Защита батарей	Защита от переразряда, перенапряжения, короткого замыкания

Коммуникации и интерфейсы

Интерфейсные порты	USB, RS232/485
Внутренний слот для карты управления	Два слота для карт SNMP и "сухие" контакты
Аварийное отключение (EPO)	Есть
ЖК-дисплей и индикация	Цветной текстовый ЖК-дисплей и светодиодная индикация
Звуковая сигнализация	Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП

Рабочие условия

Температура эксплуатации	0°C ~ 40°C
Относительная влажность при эксплуатации	0 ~ 95 %
Высота над уровнем моря	0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки
Температура хранения	-25°C ~ +55°C
Высота хранения над уровнем моря	0 ~ 10000 метров (рекомендованная)

Физические характеристики

Тепловыделение в режиме работы от электросети	11263 BTU/час
Уровень шума, дБ	Менее 60 дБ
Размер (Ш х Г х В), мм	250х900х868
Размер упаковки (Ш х Г х В), мм	379х1028х1027
Вес нетто, кг	83,0
Вес брутто, кг	93,0

Соответствие стандартам

Класс защиты	IP20
Безопасность	ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1
ЭМС	ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8
