АПСМ.435441.089

СИП380Б100БД.9-33/12п

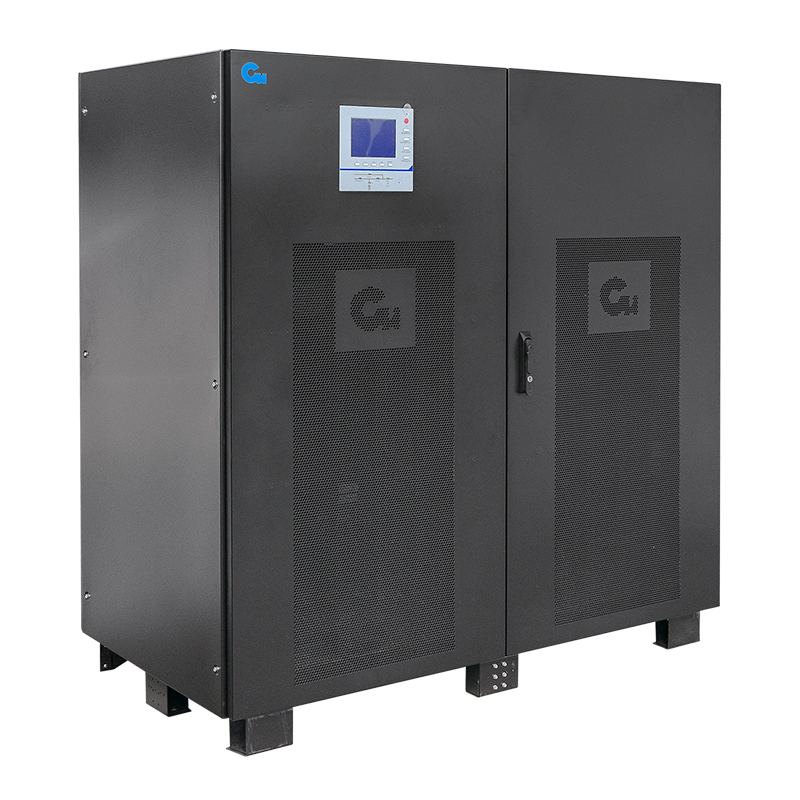

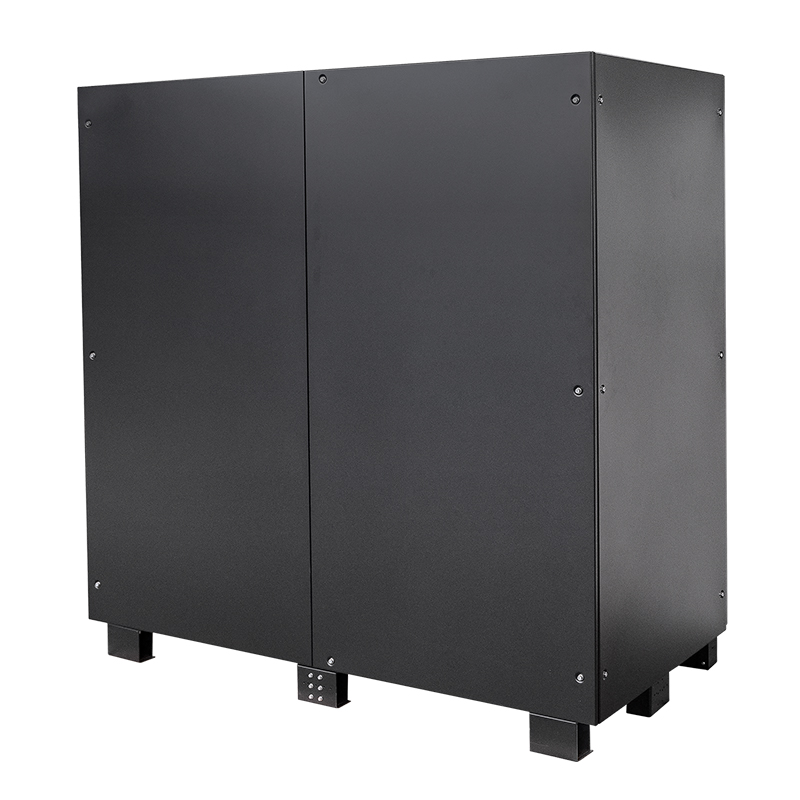

Онлайн ИБП СИП380Б100БД.9-33/12п двойного преобразования 100 кВА трехфазный напольного исполнения с трансформатором гальванической развязки

Мощность

100.0 кВт
Входное напряжение

380 В (настраивается 400, 415 В)
Вес

1370,0 кг
Габаритные размеры

1515x830x1600

Онлайн ИБП СИП380Б100БД.9-33/12п двойного преобразования с трехфазным входом и выходом полной мощностью 100 кВА с подключением внешних батарейных кабинетов. Выходной коэффициент мощности 0,9. Трансформаторный инвертор для гальванической развязки. Параллельная работа до шести ИБП. Совместимость с генераторными установками и высокая перегрузочная способность.

Подключение:

Выходной коэффициент мощности 0.9 обеспечивает активную мощность до 90 кВт
Система с трехфазным синусоидальным выходным напряжением и нулевым временем переключения на аккумуляторы
Дополнительная защита нагрузки - встроенный трансформатор инвертора обеспечивает гальваническую развязку в линейном режиме
Наращивание мощности или резервирование до N+x параллельным включением до 6 устройств
Подключение внешних батарейных кабинетов большой емкости
В составе параллельной системы возможна работа с общими или отдельными батареями
Входной фильтр для снижения влияния на электросеть
Выходной трансформатор для гальванической развязки входа и выхода

Управление:

Интерфейсы управления: RS-232, RS-485 (Modbus)
Слот для плат SNMP или "сухие" контакты
Порт аварийного отключения (EPO)
Информативный цифровой ЖК-дисплей и светодиодная мнемосхема

Установка и эксплуатация:

Совместимость с генераторными установками
Широкий диапазон входных напряжений и частот
Высокая перегрузочная способность - свыше 150%
Режим высокой эффективности для экономии электроэнергии (ЕСО)
Интеллектуальный заряд аккумуляторов для продления их срока службы
Автоматическое самотестирование для увеличения надежности системы

Входные характеристики ИБП

Номинальное входное напряжение, В	380 В (настраивается 400, 415 В)
Диапазон входных напряжений, В	290 ~ 498 В
Диапазон входной частоты, Гц	50/60 Гц ± 10%
Номинальный входной ток, А	179 ампер
Входной коэффициент мощности, Вт	≥ 0,95 (при использовании фильтра)
Коэффициент нелинейных искажений на входе	менее 5% при использовании фильтра
Диапазон напряжений в экономичном режиме	228 ~ 498 В (настраивается)
Тип входного соединения	Клеммный терминал: три фазы, нейтраль и заземление

Выходные характеристики ИБП

Номинальное выходное напряжение, В	380 В (настраивается 400, 415 В)
Точность выходного напряжения	± 1 %
Топология и форма выходного напряжения	онлайн ИБП с "чистой" синусоидой на выходе
Искажения выходного напряжения	менее 1% на линейной нагрузке
Выходная частота (режим работы от АКБ), Гц	50, 60 Гц ±0.05
Выходной коэффициент мощности, Вт	0,9
Тип выходного соединения	Клеммный терминал: три фазы, нейтраль и заземление

Технические характеристики ИБП

Коэффициент пиковой нагрузки	3:1
Перегрузочная способность	При работе от электросети: до 110% - 30 минут; до 125% - 10 минут, до 150% - 1 минута; свыше 150% - переход на байпас
КПД в режиме работы от электросети	88,5% при полной нагрузке
КПД в экономичном режиме	97,5%
Защита от всплесков напряжения, Дж	684 джоуля, 10/100мкс
Фильтрация	Входной фильтр и встроенный трансформатор инвертора для гальванической развязки
Тип байпас	Электронный и ручной сервисный байпас
Диапазон напряжений байпас, В	От - 40% до + 20%
Диапазон частот байпас	± 10%
Наличие встроенных АКБ	Нет
Тип аккумуляторных батарей	Свинцово-кислотные герметизированные с защитой от утечки
Напряжение на шине постоянного тока, В	384 В постоянного тока
Время автономной работы (50% и 100% нагрузка), минуты	В зависимости от емкости подключенного батарейного кабинета
Время перезаряда	В зависимости от емкости подключенного батарейного кабинета
Режим заряда	Интеллектуальный заряд с температурной компенсацией напряжения
Ток заряда, А	До 91 ампер (настраивается)
Время переключения на батареи	0 мс - с электросети на АКБ; 0 мс - с электросети на байпас
Защита батарей	Защита от переразряда, перенапряжения, короткого замыкания

Коммуникации и интерфейсы

Интерфейсные порты	RS232/485
Внутренний слот для карты управления	Слот для карт SNMP или "сухие" контакты
Аварийное отключение (EPO)	Есть
ЖК-дисплей и индикация	Цифровой ЖК-дисплей и светодиодная мнемосхема
Звуковая сигнализация	Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП

Рабочие условия

Температура эксплуатации	0°C ~ 40°C
Относительная влажность при эксплуатации	0 ~ 95 %
Высота над уровнем моря	0 ~ 1000 метров - 100% нагрузки; 1000 ~ 2000 метров – снижение мощности 1% каждые 100 м.
Температура хранения	- 25°C ~ + 55°C
Высота хранения над уровнем моря	0 ~ 10000 метров (рекомендованная)

Физические характеристики

Тепловыделение в режиме работы от электросети	34120 BTU/час (10 кВт)
Уровень шума, дБ	менее 68 дБ
Размер (Ш х Г х В), мм	1515x830x1600
Размер упаковки (Ш х Г х В), мм	1650x960x1800
Вес нетто, кг	1300,0
Вес брутто, кг	1370,0

Соответствие стандартам

Класс защиты	IP20, опционально доступны другие исполнения
Безопасность	ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1
ЭМС	ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8
