АПСМ.435341.028-01

СИПБ10БА.10-11

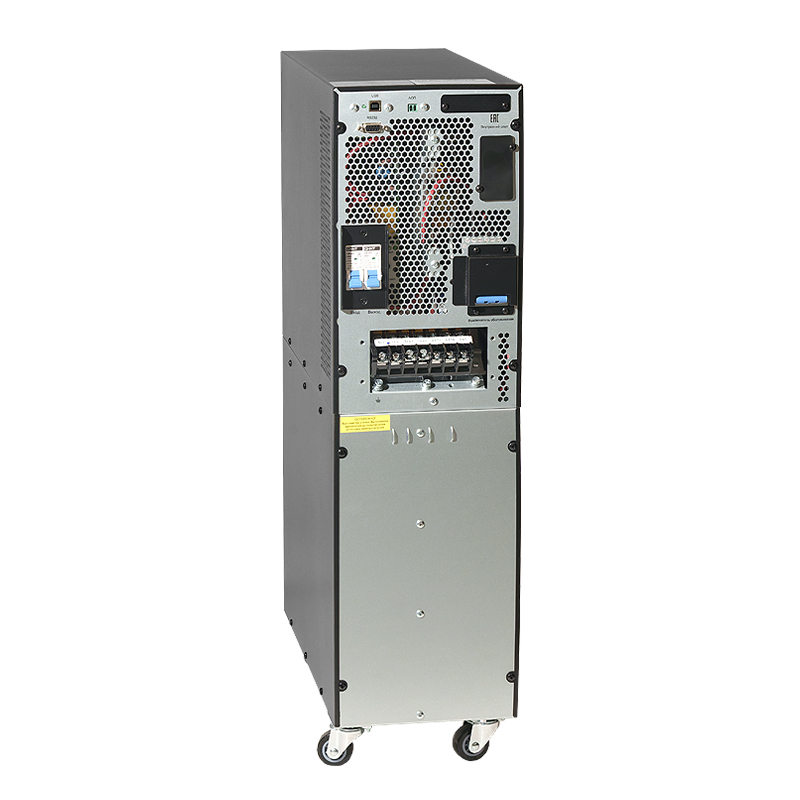

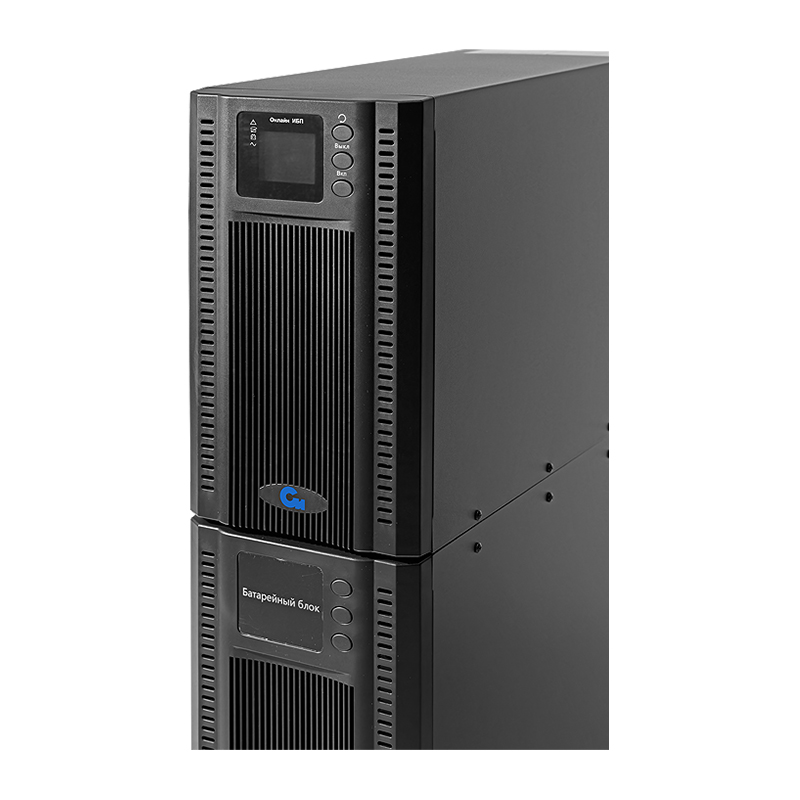

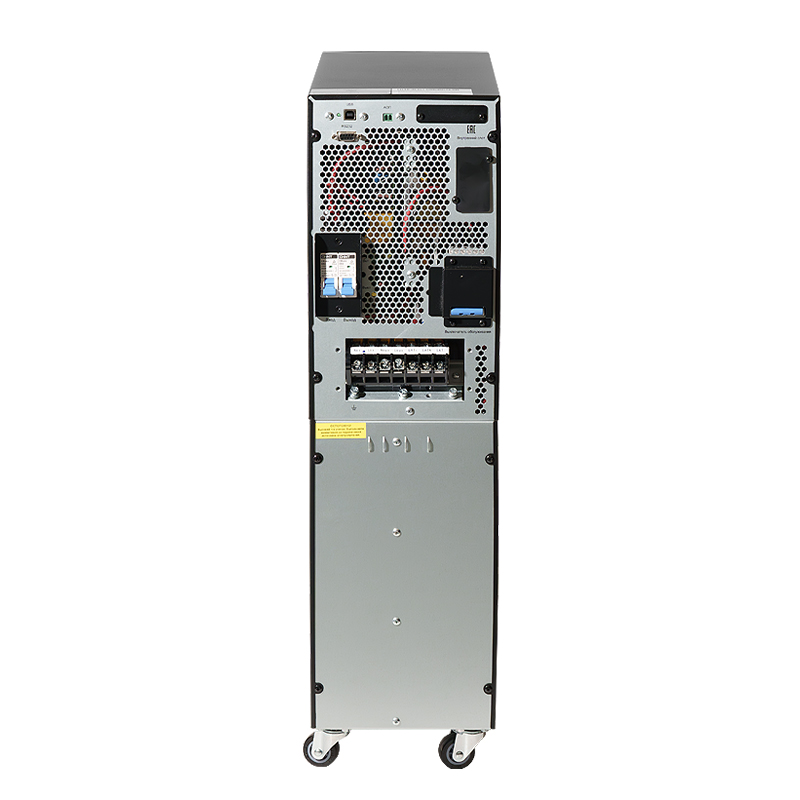

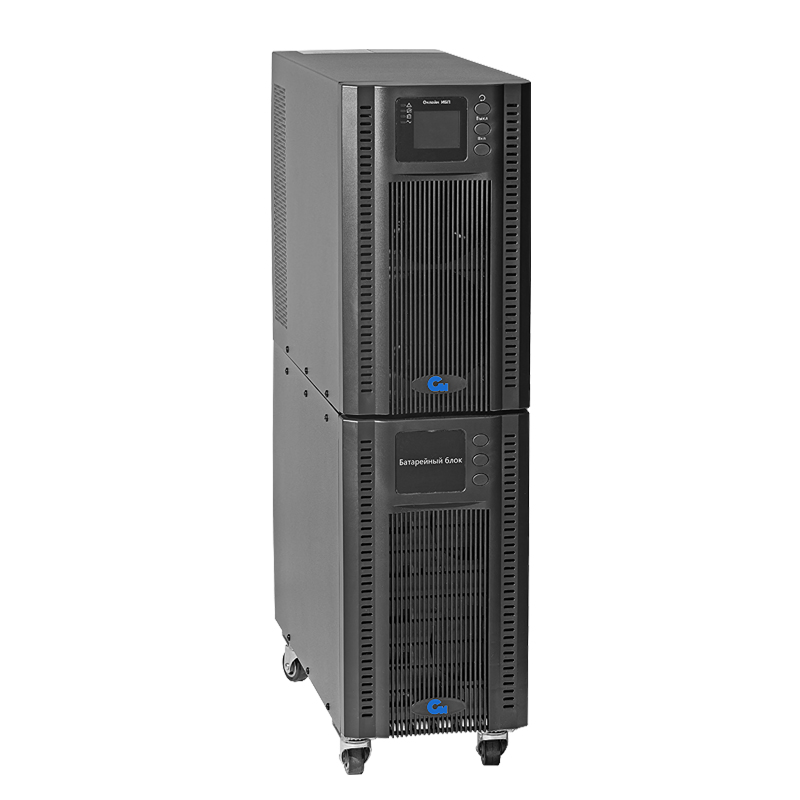

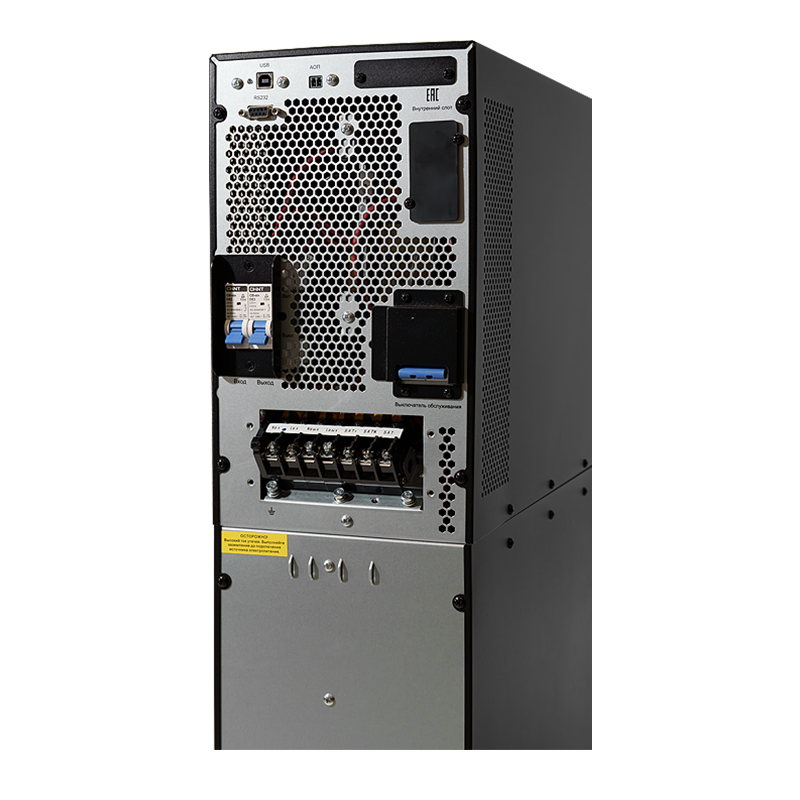

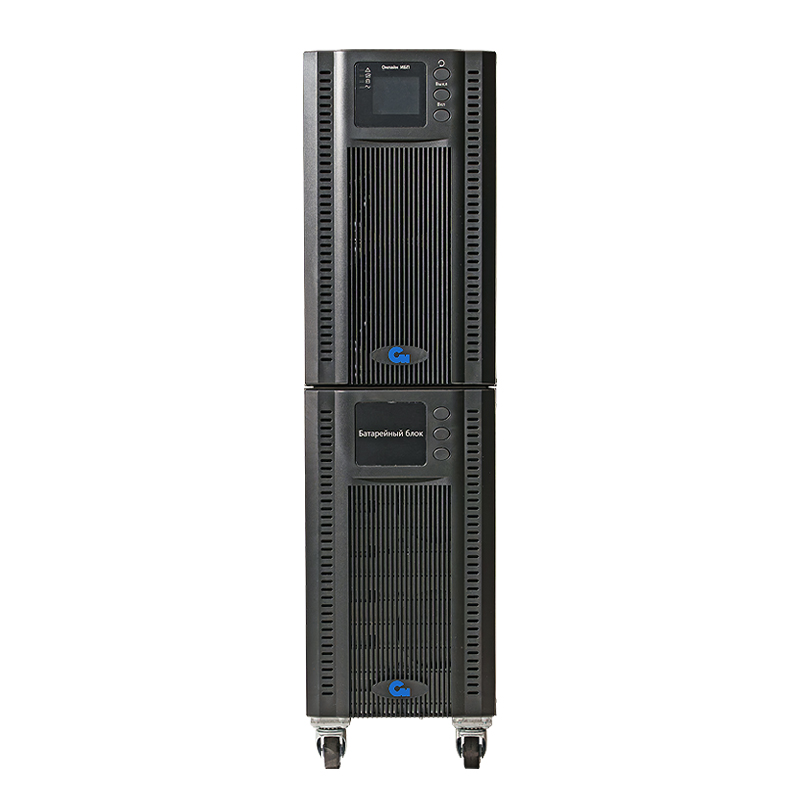

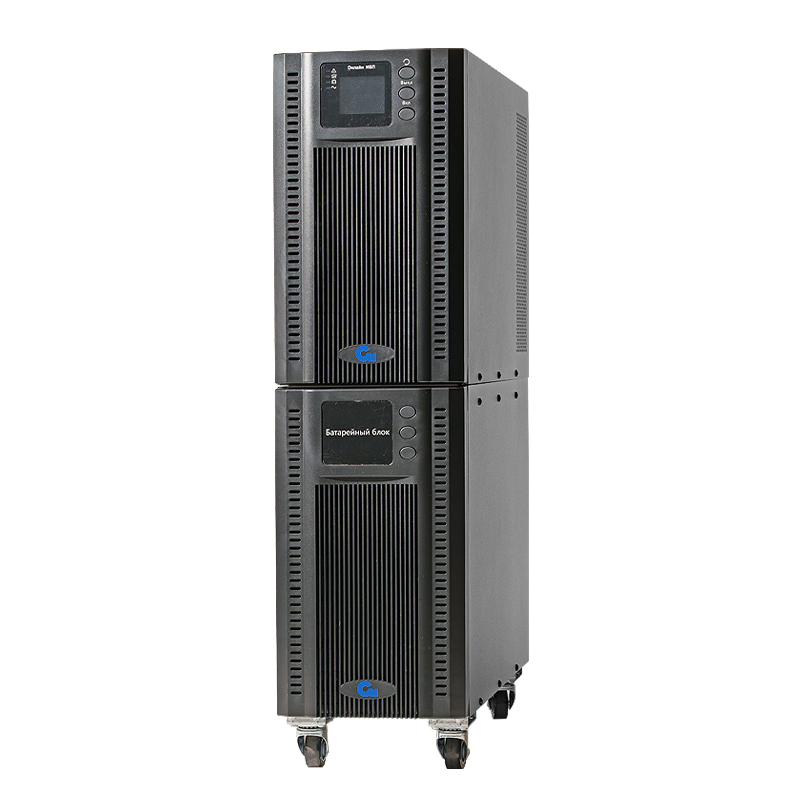

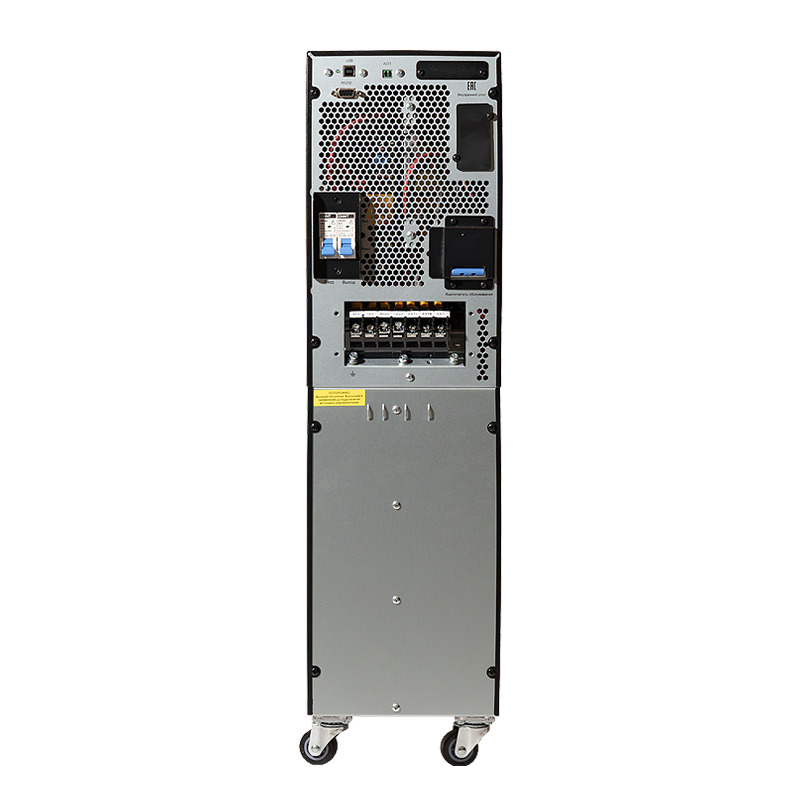

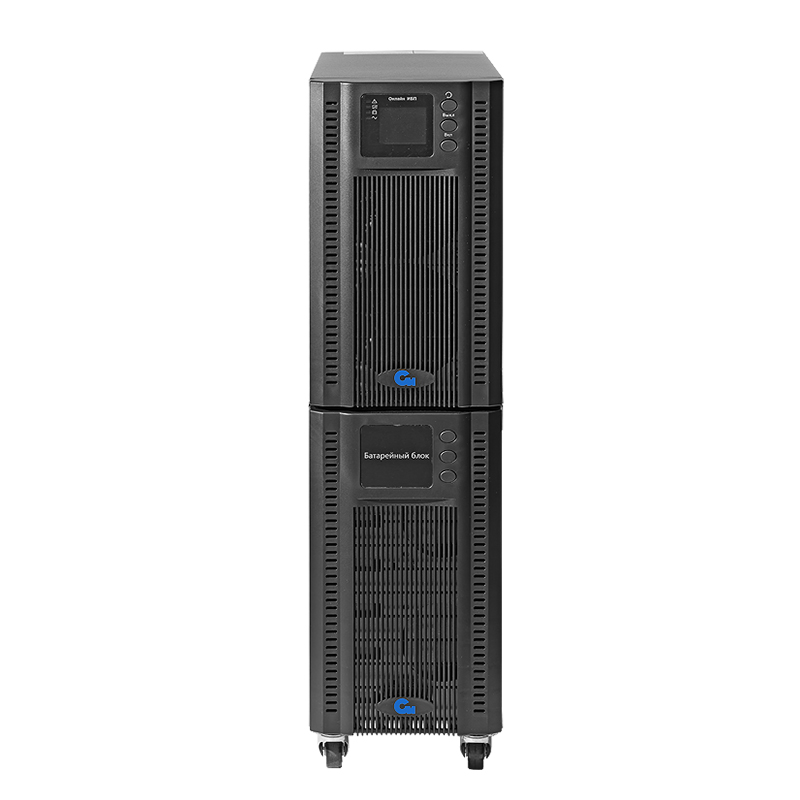

Напольный онлайн ИБП СИПБ10БА.10-11 двойного преобразования с однофазным входом и выходом полной мощностью 10 кВА

Мощность

10.0 кВт
Входное напряжение

230 В (настраивается 220, 240 В)
Вес

80,0 кг
Габаритные размеры

191х460х720

Напольный онлайн ИБП СИПБ10БА.10-11 двойного преобразования с однофазным входом и выходом полной мощностью 10 кВА. Выходной коэффициент мощности 1,0. Параллельная работа до четырех ИБП (опция). Совместимость с генераторными установками и высокая перегрузочная способность.

Подключение:

Выходной коэффициент мощности 1.0 обеспечивает активную мощность до 10 кВт
Параллельная работа до 4 устройств (опционально)
Встроенные аккумуляторы 12 В / 9 Ач предлагают полное решение в одном корпусе с ИБП
Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента нелинейных искажений

Управление:

Интерфейсы управления: USB и RS-232
Cлот для карт SNMP или «сухие» контакты
Порт аварийного отключения (EPO)
Цветной текстовый ЖК-дисплей

Установка и эксплуатация:

Широкий диапазон входных напряжений и частот
Высокая перегрузочная способность - до 150%
Режим высокой эффективности для экономии электроэнергии (ЕСО)
Интеллектуальный заряд аккумуляторов для продления их срока службы
Автоматическое самотестирование для увеличения надежности системы

Входные характеристики ИБП

Номинальное входное напряжение, В	230 В (настраивается 220, 240 В)
Диапазон входных напряжений, В	110 ~ 286 В
Диапазон входной частоты, Гц	40 ~ 70 Гц
Номинальный входной ток, А	63 ампера
Входной коэффициент мощности, Вт	≥ 0.99
Коэффициент нелинейных искажений на входе	≤ 3% (при 100% линейной нагрузке)
Диапазон напряжений в экономичном режиме	±10%
Тип входного соединения	Клеммный терминал: фаза, нейтраль и заземление

Выходные характеристики ИБП

Номинальное выходное напряжение, В	230 В (настраивается 220, 240 В)
Точность выходного напряжения	± 1 %
Топология и форма выходного напряжения	онлайн ИБП с "чистой" синусоидой на выходе
Искажения выходного напряжения	≤2% на линейной нагрузке
Выходная частота (режим работы от АКБ), Гц	50, 60 Гц ±0.1%
Выходной коэффициент мощности, Вт	1,0
Тип выходного соединения	Клеммный терминал: фаза, нейтраль и заземление

Технические характеристики ИБП

Коэффициент пиковой нагрузки	3:1
Перегрузочная способность	При работе от электросети: до 110% - 60 минут; до 125% - 10 минут; до 150% - 1 минута; свыше 150% - переход на байпас
КПД в режиме работы от электросети	92%
КПД в экономичном режиме	97,5%
Защита от всплесков напряжения, Дж	684 джоуля
Фильтрация	встроенный фильтр низких частот
Тип байпас	Электронный и механический
Диапазон напряжений байпас, В	от +25% до -45% (настраиваемый)
Диапазон частот байпас	±10% (настраиваемый ±1%, ±2%, ±4%, ±5%)
Наличие встроенных АКБ	Да
Тип аккумуляторных батарей	Свинцово-кислотные герметизированные с защитой от утечки
Количество встроенных АКБ	20 штук 12 В / 9 Ач (опционально 16 или 18 штук)
Напряжение на шине постоянного тока, В	±96 В, ±108 В, ±120 В постоянного тока (настраивается)
Время автономной работы (50% и 100% нагрузка), минуты	9,5 / 3 минуты
Время перезаряда	4 часа (до 90% емкости)
Режим заряда	Интеллектуальный трехступенчатый заряд с температурной компенсацией напряжения (опционально)
Ток заряда, А	До 1 ампера (до 10 ампер с внешним батарейным блоком)
Время переключения на батареи	0 мс - с электросети на АКБ
Защита батарей	Защита от переразряда, перенапряжения, короткого замыкания

Коммуникации и интерфейсы

Интерфейсные порты	USB, RS232
Внутренний слот для карты управления	Слот для карт SNMP или "сухие" контакты
Аварийное отключение (EPO)	Есть
ЖК-дисплей и индикация	Цифровой ЖК-дисплей и светодиодная индикация с мнемосхемой
Звуковая сигнализация	Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП

Рабочие условия

Температура эксплуатации	0°C ~ 40°C
Относительная влажность при эксплуатации	0 ~ 95 %
Высота над уровнем моря	0 ~ 3000 метров - до 85% нагрузки; 0 ~ 1500 метров - 100% нагрузки
Температура хранения	-25°C ~ +55°C
Высота хранения над уровнем моря	0 ~ 10000 метров (рекомендованная)

Физические характеристики

Тепловыделение в режиме работы от электросети	2730 BTU/час
Уровень шума, дБ	менее 55 дБ
Размер (Ш х Г х В), мм	191х460х720
Размер упаковки (Ш х Г х В), мм	347x614x787
Вес нетто, кг	73,0
Вес брутто, кг	80,0

Соответствие стандартам

Класс защиты	IP20
Безопасность	ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1
ЭМС	ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/ 61000-4-4/61000-4-5/61000-4-6/61000-4-8
