АПСМ.435341.035-01

СИПБ15БД.10-31

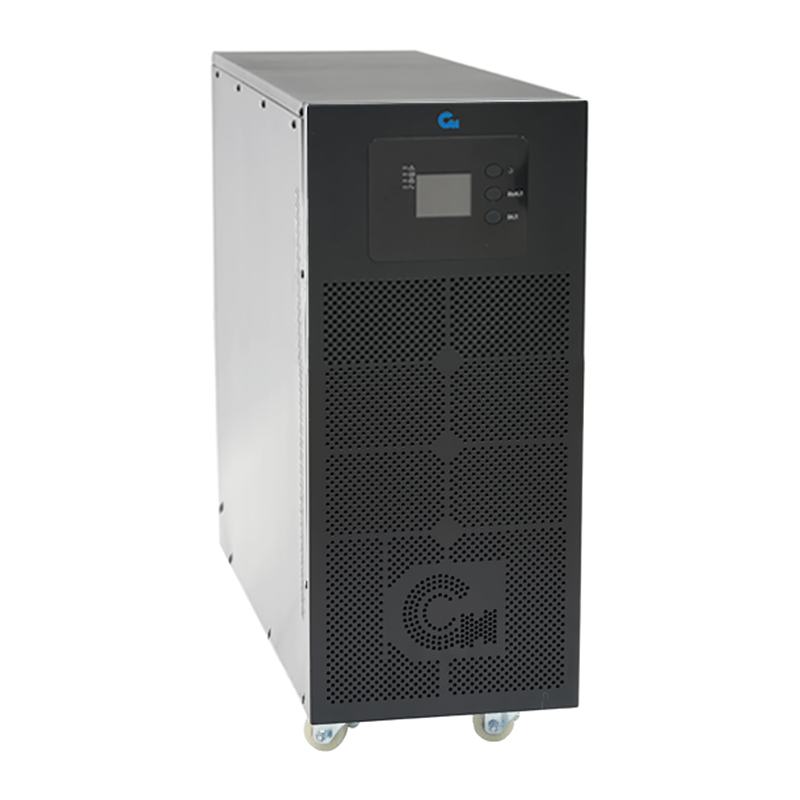

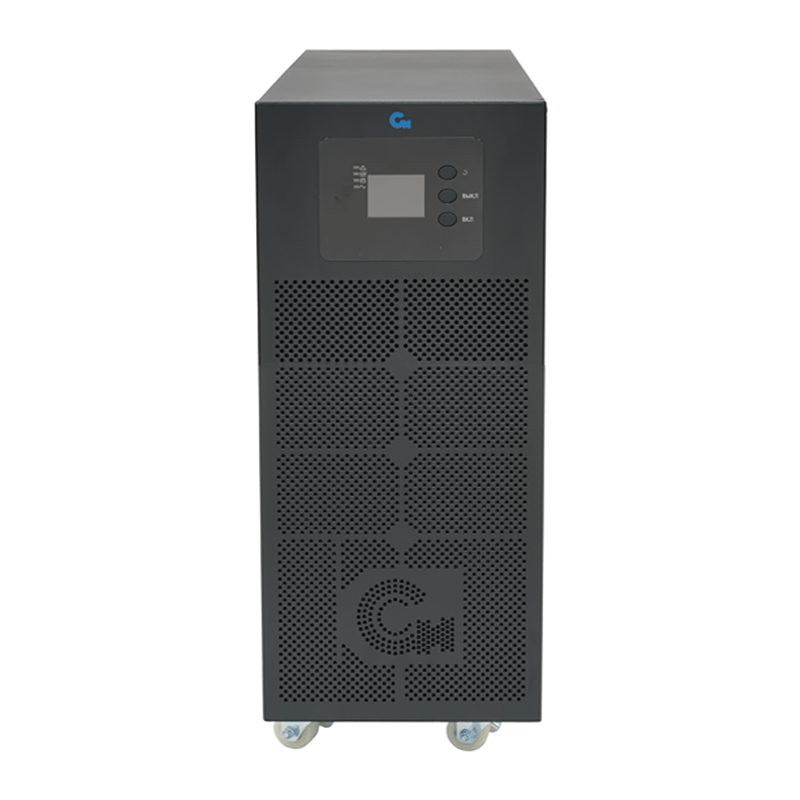

Онлайн ИБП СИПБ15БД.10-31 напольного исполнения 15 кВА с трехфазным входом и подключением внешнего батарейного блока

Мощность

15 кВт
Входное напряжение

380 В (настраивается 400, 415 В)
Вес

43,5 кг
Габаритные размеры

250х580х655

Напольный онлайн ИБП СИПБ15БД.10-31 двойного преобразования с трехфазным входом и однофазным выходом полной мощностью 15 кВА. Выходной коэффициент мощности 1,0. Параллельная работа до четырех ИБП (опция). Совместимость с генераторными установками и высокая перегрузочная способность.

Подключение:

Выходной коэффициент мощности 1.0 обеспечивает активную мощность до 15 кВт
Трехфазный вход оптимизирует нагрузку на электросеть
Параллельная работа до 4 устройств (опционально)
Мощное зарядное устройство для подключения внешних аккумуляторов большой емкости
Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента нелинейных искажений

Управление:

Интерфейсы управления: USB, RS-232, RS-485 (Modbus)
Слоты для карт SNMP или мини SNMP и «сухие» контакты
Порт аварийного отключения (EPO)
Цветной текстовый ЖК-дисплей

Установка и эксплуатация:

Широкий диапазон входных напряжений и частот
Высокая перегрузочная способность- до 150%
Режим высокой эффективности для экономии электроэнергии (ЕСО)
Интеллектуальный заряд аккумуляторов для продления их срока службы
Автоматическое самотестирование для увеличения надежности системы

Входные характеристики ИБП

Номинальное входное напряжение, В	380 В (настраивается 400, 415 В)
Диапазон входных напряжений, В	208 ~ 478 В
Диапазон входной частоты, Гц	40 ~ 70 Гц
Номинальный входной ток, А	100 А
Входной коэффициент мощности, Вт	≥ 0,99
Коэффициент нелинейных искажений на входе	≤ 3% (при 100% линейной нагрузке)
Диапазон напряжений в экономичном режиме	±10%
Тип входного соединения	Клеммный терминал: три фазы, нейтраль и заземление

Выходные характеристики ИБП

Номинальное выходное напряжение, В	220 В (настраивается 230, 240 В)
Точность выходного напряжения	± 1 %
Топология и форма выходного напряжения	Онлайн ИБП с "чистой" синусоидой на выходе
Искажения выходного напряжения	≤2% на линейной нагрузке
Выходная частота (режим работы от АКБ), Гц	50, 60 Гц ±0.2%
Выходной коэффициент мощности, Вт	1,0
Тип выходного соединения	Клеммный терминал: фаза, нейтраль и заземление

Технические характеристики ИБП

Коэффициент пиковой нагрузки	3:1
Перегрузочная способность	При работе от электросети: до 110% - 60 минут, до 125% - 10 минут, до 150% - 1 минута, свыше 150% - переход на байпас
КПД в режиме работы от электросети	94,5%
КПД в экономичном режиме	98%
Защита от всплесков напряжения, Дж	564 джоуля
Фильтрация	Встроенный фильтр низких частот
Тип байпас	Электронный и механический
Диапазон напряжений байпас, В	От +25% до -45% (настраиваемый)
Диапазон частот байпас	±10% (настраиваемый ±1%, ±2%, ±4%, ±5%)
Наличие встроенных АКБ	Нет
Тип аккумуляторных батарей	Свинцово-кислотные герметизированные с защитой от утечки
Количество встроенных АКБ	0
Напряжение на шине постоянного тока, В	±96 В, ±108 В, ±120 В постоянного тока (настраивается)
Время автономной работы (50% и 100% нагрузка), минуты	В зависимости от емкости подключенного батарейного кабинета
Время перезаряда	В зависимости от емкости подключенного батарейного кабинета
Режим заряда	Интеллектуальный трехступенчатый заряд с температурной компенсацией напряжения (опционально)
Ток заряда, А	До 16 ампер
Время переключения на батареи	0 мс - с электросети на АКБ, 0 мс - с электросети на байпас
Защита батарей	Защита от переразряда, перенапряжения, короткого замыкания

Коммуникации и интерфейсы

Интерфейсные порты	USB, RS232/485
Внутренний слот для карты управления	Слоты для карт SNMP или мини SNMP и "сухие" контакты
Аварийное отключение (EPO)	Есть
ЖК-дисплей и индикация	Цветной текстовый ЖК-дисплей и светодиодная индикация
Звуковая сигнализация	Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП

Рабочие условия

Температура эксплуатации	0°C ~ 40°C
Относительная влажность при эксплуатации	0 ~ 95 %
Высота над уровнем моря	0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки
Температура хранения	-25°C ~ +55°C
Высота хранения над уровнем моря	0 ~ 10000 метров (рекомендованная)

Физические характеристики

Тепловыделение в режиме работы от электросети	2811 BTU/час
Уровень шума, дБ	Менее 55 дБ
Размер (Ш х Г х В), мм	250х580х655
Размер упаковки (Ш х Г х В), мм	330x690x699
Вес нетто, кг	37
Вес брутто, кг	43,5

Соответствие стандартам

Класс защиты	IP20
Безопасность	ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1
ЭМС	ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/ 61000-4-4/61000-4-5/61000-4-6/61000-4-8
