СИП380А300МД20.10-33/50
товар
товар
СИП380А300МД20.10-33/50
товар
товар
АПСМ.435441.026-01.01

СИП380А300МД20.10-33/50

О продукте

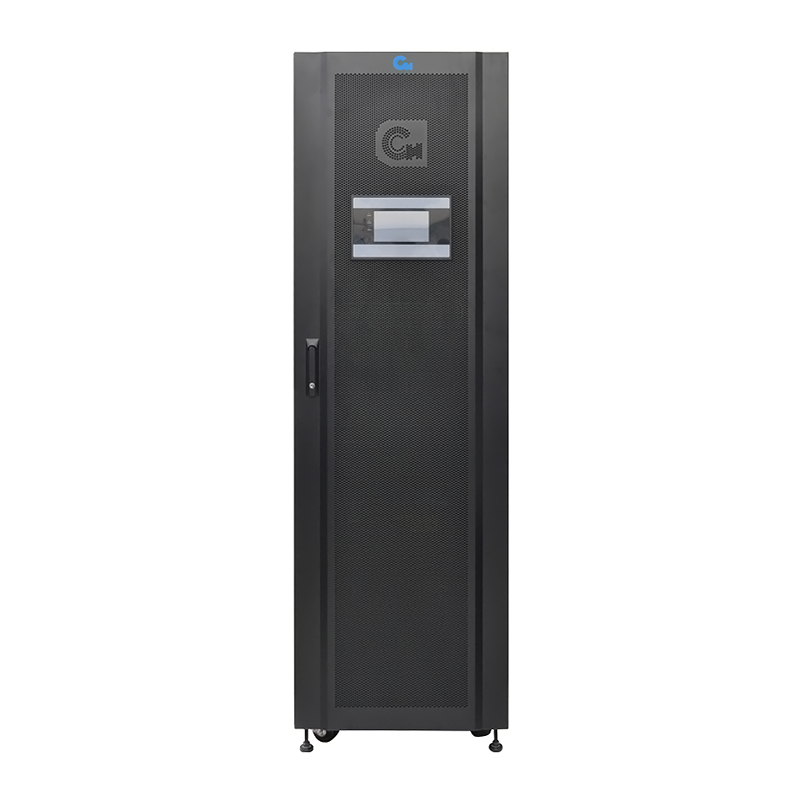

Надежный отказоустойчивый модульный ИБП СИП380А300МД20.10-33/50 с резервированием силовых блоков мощностью 300 кВт

  • Мощность

    300.0 кВт

  • Входное напряжение

    380, 400, 415 В

  • Вес

    532 кг

  • Габаритные размеры

    600х850х2000

Модульный ИБП СИП380А300МД20.10-33/50 двойного преобразования с трехфазным входом и выходом полной мощностью 300 кВт. Предустановлено шесть силовых модулей мощностью по 50 кВт. Подключение внешнего батарейного кабинета. Выходной коэффициент мощности 1,0.

Подключение:

  • Выходной коэффициент мощности 1.0 обеспечивает активную мощность до 300 кВт
  • Трехфазная модульная система с двойным преобразованием и нулевым временем переключения на аккумуляторы
  • Возможность параллельной работы до 6-и модульных систем
  • Гибкая система резервирования силовых модулей
  • Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента нелинейных искажений
  • Раздельный ввод байпас для увеличения надежности системы

Управление:

  • Интерфейсы управления RS-232/485, слот для плат SNMP
  • Встроенный блок «сухие» контакты, в том числе настраиваемые
  • Порт удаленного аварийного отключения (REPO)
  • Общий цветной сенсорный ЖК-дисплей системы

Установка и эксплуатация:

  • Исполнение в габаритах 19" телекоммуникационной стойки для компактного размещения
  • Широкий диапазон входных напряжений и частот
  • Высокая эффективность преобразования до 96,5%
  • Простая замена модулей
  • Наработка на отказ до 250 000 часов
  • Режим высокой эффективности для экономии электроэнергии (ЕСО)
  • Интеллектуальный заряд аккумуляторов для продления их срока службы
  • Автоматическое самотестирование для увеличения надежности системы
  • Входные характеристики ИБП

    Номинальное входное напряжение, В 380, 400, 415 В
    Диапазон входных напряжений, В 138 ~ 485 В
    Диапазон входной частоты, Гц 40 ~ 70 Гц
    Номинальный входной ток, А До 482 ампер
    Входной коэффициент мощности, Вт ≥ 0,99
    Коэффициент нелинейных искажений на входе Менее 3% при полной нелинейной нагрузке
    Диапазон напряжений в экономичном режиме ± 10%
    Тип входного соединения Клеммный терминал: три фазы, нейтраль и заземление
  • Выходные характеристики ИБП

    Номинальное выходное напряжение, В 380, 400, 415 В
    Точность выходного напряжения ± 1 %
    Топология и форма выходного напряжения Онлайн ИБП с "чистой" синусоидой на выходе
    Искажения выходного напряжения ≤2% на линейной нагрузке
    Выходная частота (режим работы от АКБ), Гц 50, 60 Гц ± 0.1 Гц
    Выходной коэффициент мощности, Вт 1,0
    Тип выходного соединения Клеммный терминал: три фазы, нейтраль и заземление
  • Технические характеристики ИБП

    Коэффициент пиковой нагрузки 3:1
    Перегрузочная способность При работе от электросети: до 110% - 60 минут, до 125% - 10минут, до 150% - 1 минута
    КПД в режиме работы от электросети 96,50%
    КПД в экономичном режиме 99%
    Защита от всплесков напряжения, Дж 5600 Дж
    Фильтрация Встроенный фильтр
    Тип байпас Электронный и ручной сервисный байпас
    Диапазон напряжений байпас, В От +10% до -45% (настраиваемо макс. +15%, +20%, +25% и мин. -10%, -20%, -30%)
    Диапазон частот байпас ±10% (настраиваемо ±1%, ±2%, ±4%, ±5%)
    Наличие встроенных АКБ Нет
    Тип аккумуляторных батарей Свинцово-кислотные герметизированные с защитой от утечки
    Количество встроенных АКБ -
    Напряжение на шине постоянного тока, В Настраиваемо: ± 180 В ~ ± 300 В постоянного тока
    Время автономной работы (50% и 100% нагрузка), минуты В зависимости от емкости подключенного батарейного кабинета
    Время перезаряда В зависимости от емкости подключенного батарейного кабинета
    Режим заряда Интеллектуальный заряд с температурной компенсацией напряжения
    Ток заряда, А До 120 ампер
    Время переключения на батареи 0 мс - с электросети на АКБ
    Защита батарей Защита от переразряда, перенапряжения, короткого замыкания
  • Коммуникации и интерфейсы

    Интерфейсные порты RS232/485, USB
    Внутренний слот для карты управления Cлот для карт SNMP или "сухие" контакты
    Аварийное отключение (EPO) Есть
    ЖК-дисплей и индикация Цветной сенсорный ЖК-дисплей
    Звуковая сигнализация Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП
  • Рабочие условия

    Температура эксплуатации 0°C ~ 40°C
    Относительная влажность при эксплуатации 0 ~ 95 %
    Высота над уровнем моря 0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки
    Температура хранения -25°C ~ +55°C
    Высота хранения над уровнем моря 0 ~ 10000 метров (рекомендованная)
  • Физические характеристики

    Тепловыделение в режиме работы от электросети До 56314 BTU/час
    Уровень шума, дБ Менее 68 дБ
    Размер (Ш х Г х В), мм 600х850х2000
    Размер упаковки (Ш х Г х В), мм 700x960x2200 (Кабинет ИБП)
    Вес нетто, кг 464 (без батарей)
    Вес брутто, кг 532
  • Соответствие стандартам

    Класс защиты IP20, опционально доступны другие исполнения
    Безопасность ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1
    ЭМС ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8
