АПСМ.435441.016-01

СИП380А520МДШ20-33

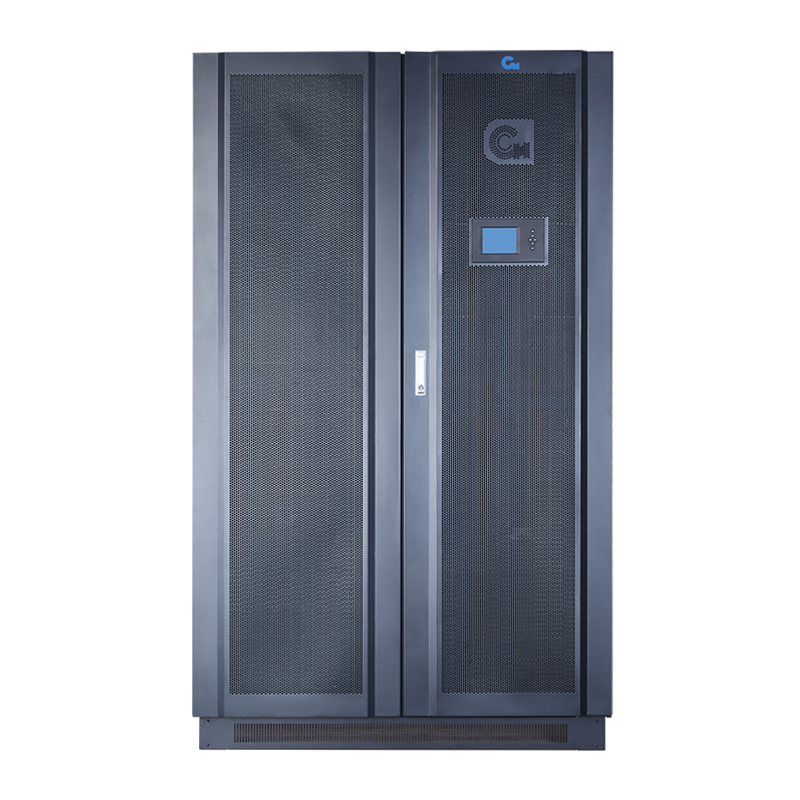

Кабинет модульного трехфазного ИБП СИП380А520МДШ20-33 с резервированием мощностью 520 кВА на 13 модулей по 40 кВА

Мощность

520.0 кВт
Входное напряжение

380, 400, 415 В
Вес

606,0 кг
Габаритные размеры

1200x860x2000

Кабинет модульного ИБП СИП380А520МДШ20-33 с трехфазным входом и выходом позволяет установить до 13 силовых модулей высотой 3U. Используются силовые модули 40 кВА с возможностью установки резервирования N+х.

Подключение:

Выходной коэффициент мощности 0.9 обеспечивает активную мощность до 468 кВт
Модульная система с двойным преобразованием и нулевым временем переключения на аккумуляторы
Возможность параллельной работы до 4х модульных систем
Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента нелинейных искажений
Отдельный ввод байпас

Управление:

Интерфейсы управления RS-232/485, порты ModBus, слоты для плат SNMP и "сухие" контакты
Порт удаленного аварийного отключения (REPO)
Общий сенсорный ЖК-дисплей на русском языке
Цифровой ЖК-дисплей на каждом силовом модуле

Установка и эксплуатация:

Исполнение в габаритах 19" телекоммуникационной стойки для компактного размещения
Широкий диапазон входных напряжений и частот
Высокая эффективность преобразования 95%
Простая замена модулей
Наработка на отказ до 250 000 часов
Пошаговое подключение силовых модулей при переходе с АКБ для плавной загрузки электросети
Режим высокой эффективности для экономии электроэнергии (ЕСО)
Интеллектуальный заряд аккумуляторов для продления срока службы
Автоматическое самотестирование для увеличения надежности системы

Входные характеристики ИБП

Номинальное входное напряжение, В	380, 400, 415 В
Тип входного соединения	Клеммный терминал: три фазы, нейтраль и заземление

Выходные характеристики ИБП

Номинальное выходное напряжение, В	380, 400, 415 В
Топология и форма выходного напряжения	Онлайн ИБП с "чистой" синусоидой на выходе

Технические характеристики ИБП

Фильтрация	Встроенный фильтр
Тип байпас	Электронный и ручной сервисный байпас
Диапазон напряжений байпас, В	От +25% до -45% (опционально макс. +5%, +10%, +15% и мин. -20%, -30%)
Напряжение на шине постоянного тока, В	± 192 В (настраиваемо ±204, 216, 228, 240 В) постоянного тока
Ток заряда, А	До 130 ампер
Время переключения на батареи	0 мс - с электросети на АКБ

Коммуникации и интерфейсы

Интерфейсные порты	RS232/485
Внутренний слот для карты управления	Два слота для карт SNMP и "сухие" контакты
Аварийное отключение (EPO)	Есть

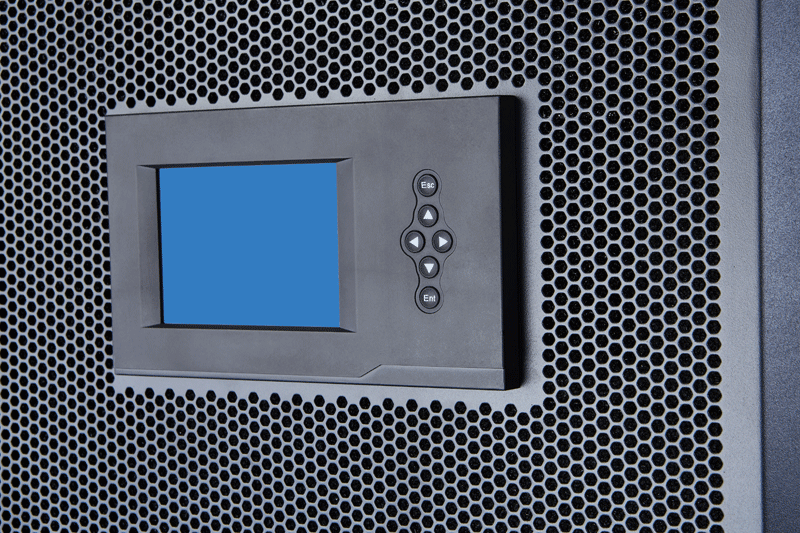

ЖК-дисплей и индикация	Общий сенсорный ЖК-дисплей системы на передней двери
Звуковая сигнализация	Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП

Рабочие условия

Температура эксплуатации	0°C ~ 40°C
Относительная влажность при эксплуатации	0 ~ 95 %
Высота над уровнем моря	0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки
Температура хранения	-25°C ~ +55°C
Высота хранения над уровнем моря	0 ~ 10000 метров (рекомендованная)

Физические характеристики

Тепловыделение в режиме работы от электросети	95836 BTU/час макс.
Размер (Ш х Г х В), мм	1200x860x2000
Размер упаковки (Ш х Г х В), мм	1327x973x2247
Вес нетто, кг	450 (без модулей)
Вес брутто, кг	606,0

Соответствие стандартам

Класс защиты	IP20, опционально доступны другие исполнения
Безопасность	ТР ТС 004/2011, МЭК 62040-1, МЭК 62040-3, МЭК 60950-1
ЭМС	ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2,61000-4-3,61000-4-4,61000-4-5,61000-4-6,61000-4-8
