АПСМ.435341.008-01

СИПБ15БД.9-31

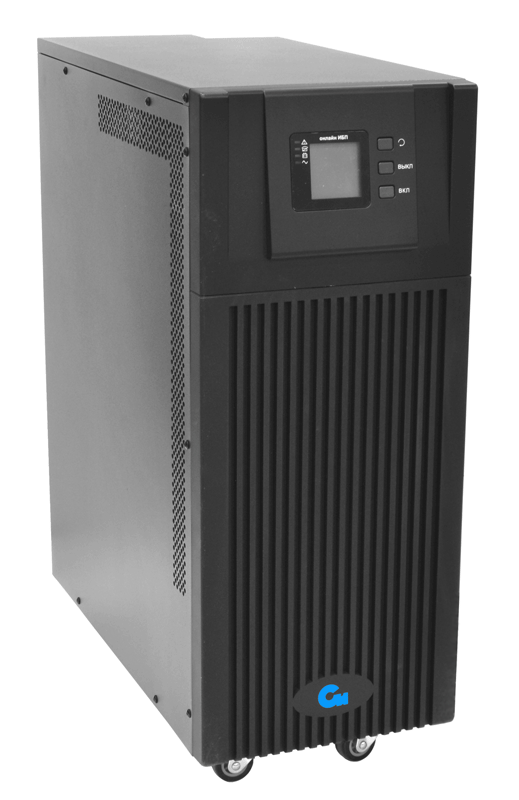

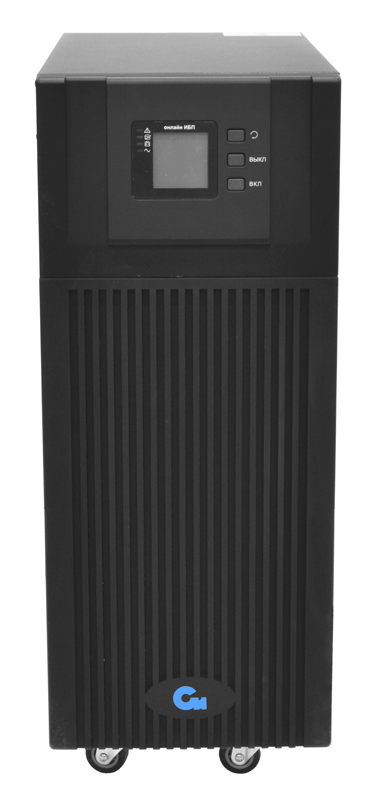

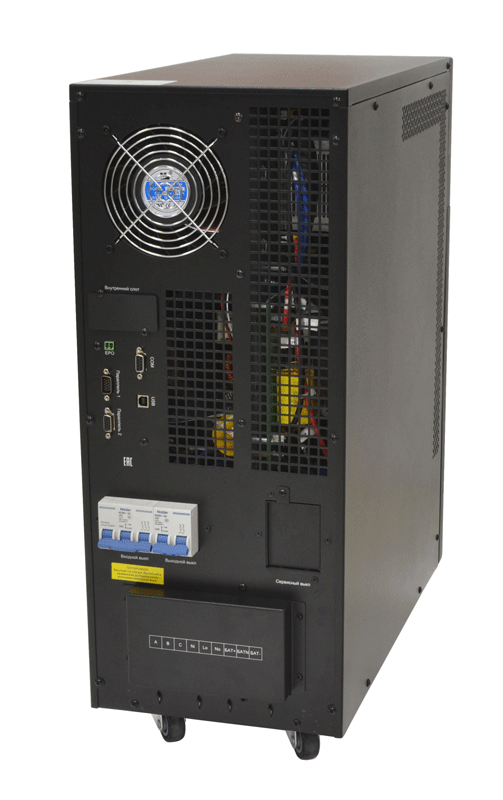

Онлайн ИБП СИПБ15БД.9-31 напольного исполнения 15 кВА с трехфазным входом и подключением внешнего батарейного блока

Мощность

15.0 кВт
Входное напряжение

380 В (опционально 400, 415 В)
Вес

47,0 кг
Габаритные размеры

250х502х616

Онлайн ИБП СИПБ15БД.9-31 двойного преобразования полной мощностью 15 кВА с трехфазным входом и подключением внешних аккумуляторов. Выходной коэффициент мощности 0,9. Возможность параллельной работы до 4 ИБП. Внутренний слот для установки SNMP-карты.

Подключение:

Выходной коэффициент мощности 0.9 обеспечивает высокую плотность мощности
Синусоидальное выходное напряжение во всех режимах работы и нулевое время переключения на аккумуляторы
Трехфазный вход оптимизирует нагрузку на электросеть
Параллельная работа до 4 ИБП
Зарядное устройство с током до 10 ампер для подключения внешних батарейных блоков большой емкости
Автоматическое включение оборудования при восстановлении электросети
"Холодный" старт - включение ИБП при отсутствии электропитания

Управление:

Информативный ЖК-дисплей и дополнительная мнемосхема
Встроенные интерфейсы управления USB, RS-232
Внутренний слот для карт SNMP или "сухие" контакты
Порт аварийного отключения (EPO)
Дополнительный интерфейс "сухие" контакты (опционально)

Установка и эксплуатация:

Режим высокой эффективности для экономии электроэнергии (ЕСО режим)
Интеллектуальный заряд аккумуляторов для продления их срока службы
Встроенный сервисный байпас для удобства обслуживания
Автоматическое самотестирование для увеличения надежности системы
"Горячая" замена аккумуляторов (опционально)

Входные характеристики ИБП

Номинальное входное напряжение, В	380 В (опционально 400, 415 В)
Диапазон входных напряжений, В	208 ~ 478 В
Диапазон входной частоты, Гц	45 ~ 55 Гц (50Гц) или 55 ~ 65 Гц (60Гц)
Номинальный входной ток, А	До 100 ампер
Входной коэффициент мощности, Вт	≥ 0.99
Коэффициент нелинейных искажений на входе	≤ 3% (при 100% линейной нагрузке)
Диапазон напряжений в экономичном режиме	макс +25% (опции +10%, +15%, +20%), мин -45% (опции -20%, -30%)
Тип входного соединения	Клеммный терминал: три фазы, нейтраль и заземление

Выходные характеристики ИБП

Номинальное выходное напряжение, В	220 В (настраиваемо 230, 240 В)
Точность выходного напряжения	± 1 %
Топология и форма выходного напряжения	Онлайн ИБП с "чистой" синусоидой на выходе
Искажения выходного напряжения	≤2% на линейной нагрузке
Выходная частота (режим работы от АКБ), Гц	50 или 60 ±0.1 Гц
Выходной коэффициент мощности, Вт	0,9
Тип выходного соединения	Клеммный терминал: фаза, нейтраль и заземление

Технические характеристики ИБП

Коэффициент пиковой нагрузки	3:1
Перегрузочная способность	При работе от электросети: до 110% - 60 минут, до 125% - 10 минут, до 150% - 1 минута, свыше 150% - переход на байпас
КПД в режиме работы от электросети	≥94,5% при полной нагрузке
КПД в экономичном режиме	≥97%
Защита от всплесков напряжения, Дж	300 джоулей
Фильтрация	Встроенный фильтр
Тип байпас	Электронный и механический
Диапазон напряжений байпас, В	+25% … -45% (настраиваемый)
Диапазон частот байпас	±10% (настраиваемый ±1%, ±2%, ±4%, ±5%)
Наличие встроенных АКБ	Нет
Тип аккумуляторных батарей	Свинцово-кислотные герметизированные с защитой от утечки
Напряжение на шине постоянного тока, В	±96 В, ±108 В, ±120 В постоянного тока (опционально)
Время автономной работы (50% и 100% нагрузка), минуты	В зависимости от емкости подключенного батарейного кабинета
Время перезаряда	В зависимости от емкости подключенного батарейного кабинета
Режим заряда	Интеллектуальный заряд с температурной компенсацией напряжения
Ток заряда, А	До 10 ампер (настраиваемый)
Время переключения на батареи	0 мс - с электросети на АКБ
Защита батарей	Защита от переразряда, перенапряжения, короткого замыкания

Коммуникации и интерфейсы

Интерфейсные порты	RS232, USB
Внутренний слот для карты управления	Слот для карты SNMP или "сухие" контакты
Аварийное отключение (EPO)	Есть
ЖК-дисплей и индикация	Цифровой ЖК-дисплей и светодиодная индикация с мнемосхемой
Звуковая сигнализация	Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП

Рабочие условия

Температура эксплуатации	0°C ~ 40°C
Относительная влажность при эксплуатации	0 ~ 95 %
Высота над уровнем моря	0 ~ 3000 метров
Температура хранения	-25°C ~ +55°C
Высота хранения над уровнем моря	0 ~ 10000 метров (рекомендованная)

Физические характеристики

Тепловыделение в режиме работы от электросети	3686 BTU/час
Уровень шума, дБ	менее 58 дБ
Размер (Ш х Г х В), мм	250х502х616
Размер упаковки (Ш х Г х В), мм	350x635x695
Вес нетто, кг	40,0
Вес брутто, кг	47,0

Соответствие стандартам

Класс защиты	IP20
Безопасность	ТР ТС 004/2011, МЭК 62040-1
ЭМС	ТР ТС 020/2011, МЭК 62040-2
